proe钣金使用平整实例创建展开工程图的方法

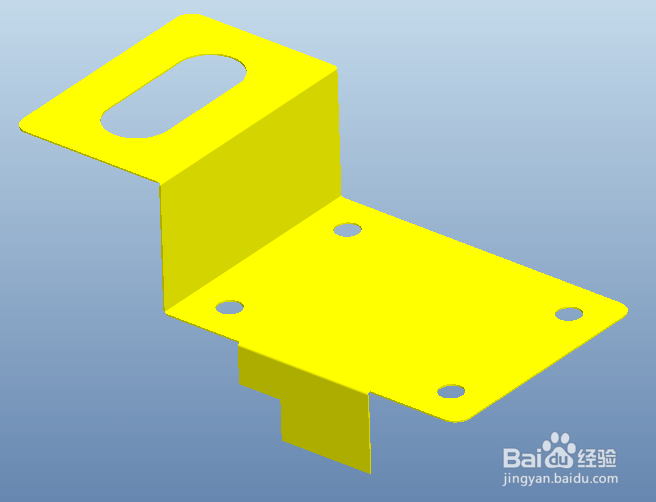

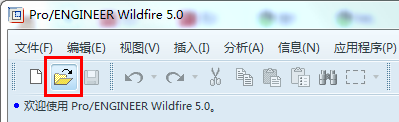

1、打开现有钣金模型。

2、创建工程图前我们要先创建好平整实例。

指令启动：编辑——设置。

3、钣金设置菜单中我们选择平整状态。

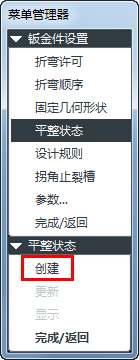

4、在新展开的平整状态子菜单中选择创建。

5、可以直接默认打勾完成平整实例创建，也可以自己输入需要的名称再确认，默认proe会在钣金文件名后增加“_FLAT1”作为平整实例的默认名称。

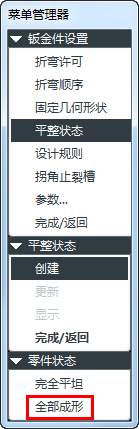

6、选择“全部成形”，因为我们这里例子文件是折弯状态，没有展开。

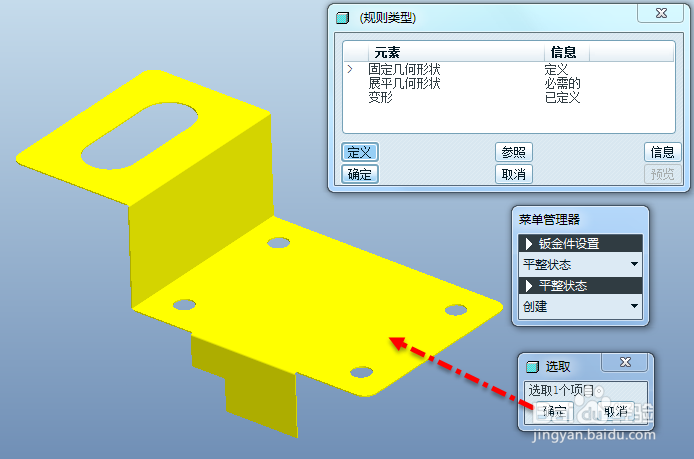

7、选择大平面作为固定几何。

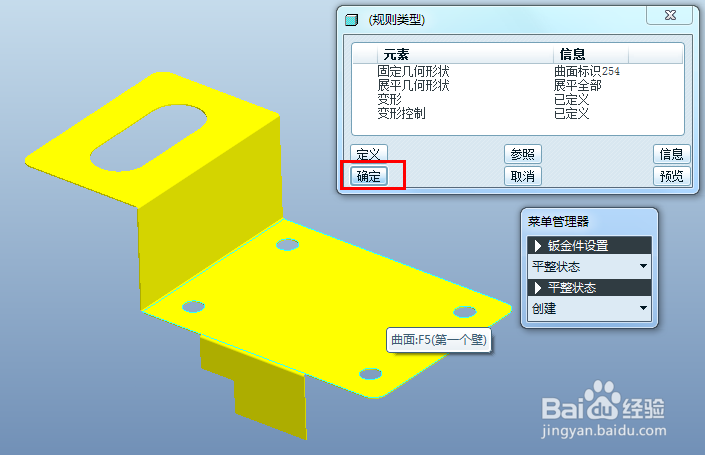

8、点击确定，完成平整状态创建。

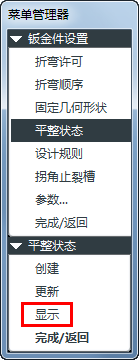

9、接下来我们可以在平整状态菜单中点击“显示”来查看结果。

10、点击显示后proe会打开一个新的窗口来显示我们创建的平整实例模型，就是一个钣金展开的状态。

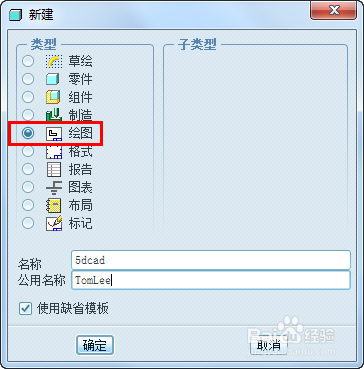

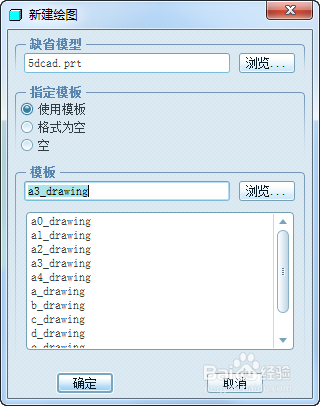

11、使用模板，新建绘图文件。

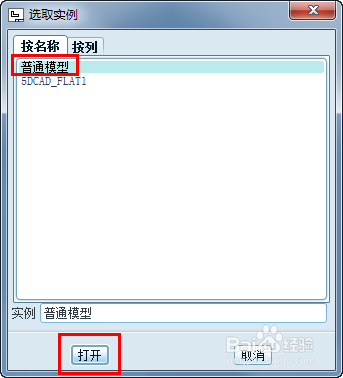

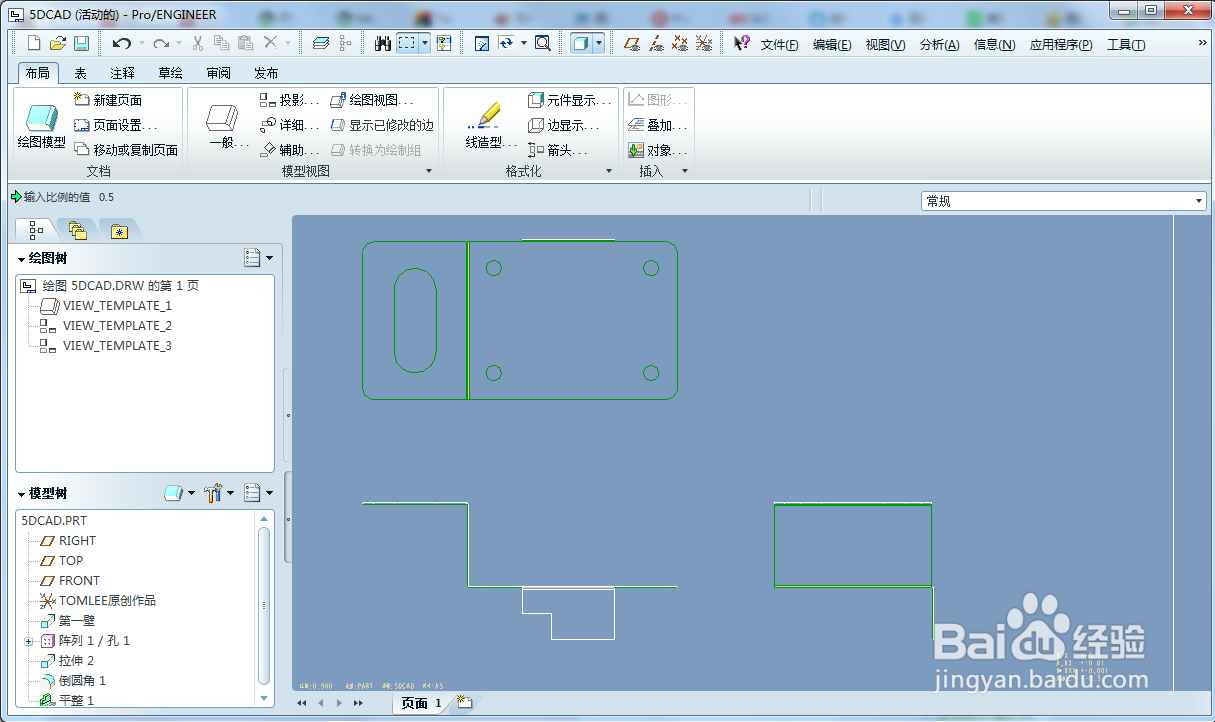

12、在弹出的选取实例对话框中选择普通模型打开，创建好包含成型钣金件的视图。

13、接下来我们使用平整实例创建展开图，首先需要将平整实例添加到当前绘图。

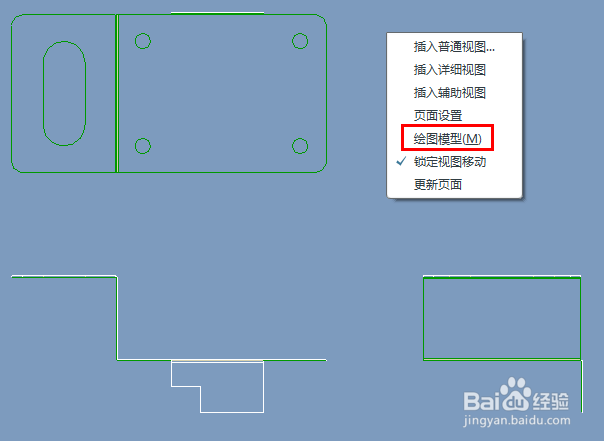

鼠标在绘图中空白位置，按住右键，弹出的快捷菜单中选择“绘图模型”。

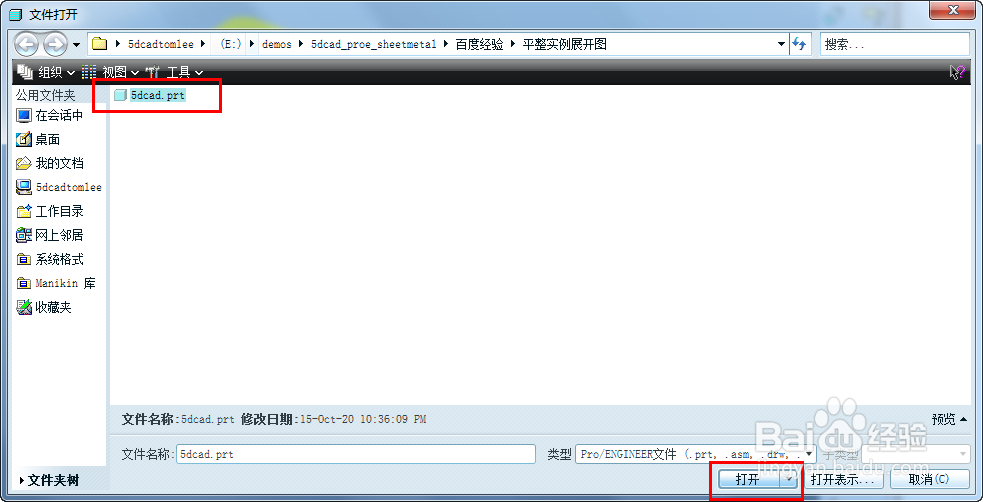

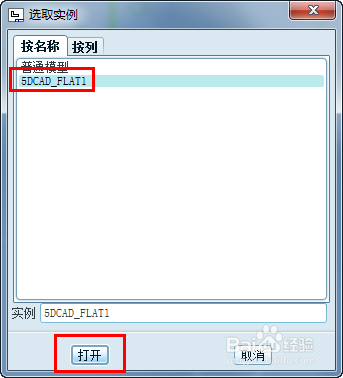

14、绘图模型菜单中选择“添加模型”，选择钣金零件打开。在接下来弹出的选取实例对话框中选择5DCAD_FLAT1实例打开。最后点击完成或者中键确认，完成平整实例添加到绘图的操作。

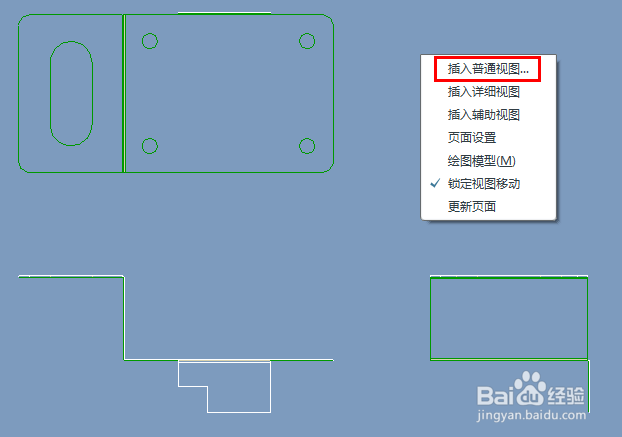

15、鼠标在绘图中空白位置，按住右键，弹出的快捷菜单中选择“插入普通视图”。

然后点击空白位置，平整实例就显示到绘图中。

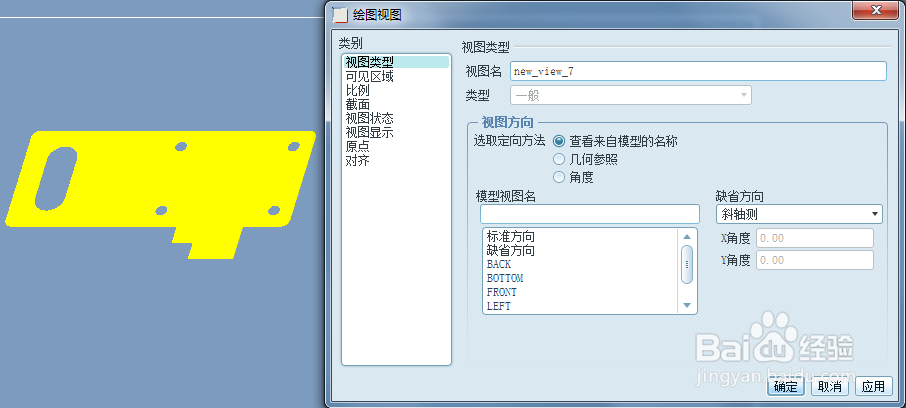

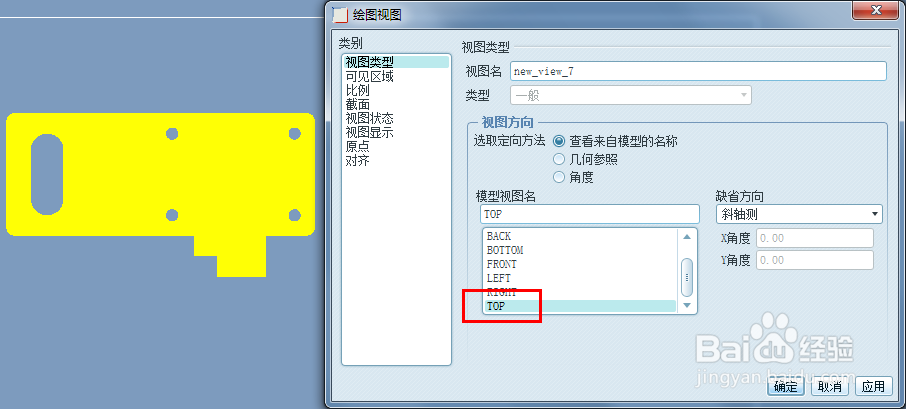

16、双击TOP视图，获得俯视图效果。这个视图选择要看钣金件设计时，哪个视图是展开图的俯视方向。

17、切换到视图显示，在显示样式中选择“消隐”。

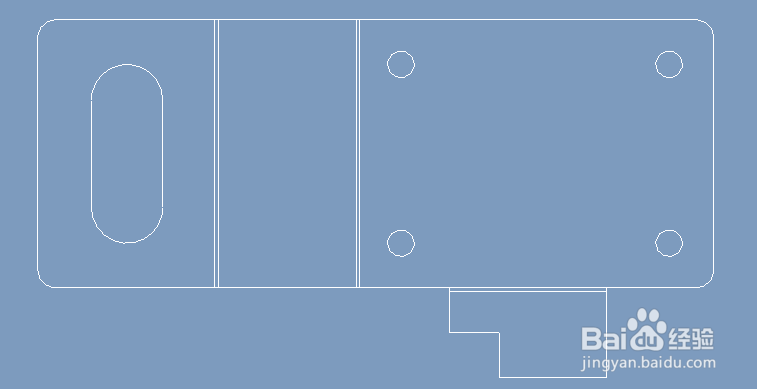

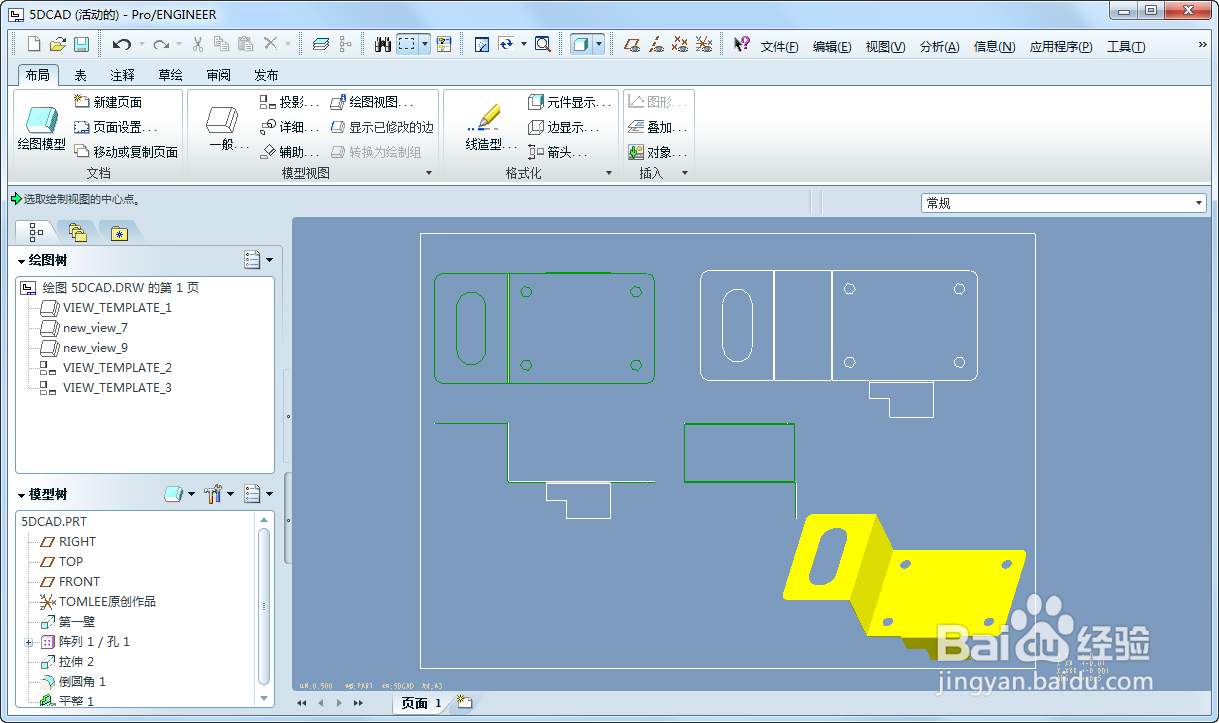

18、点击确定，完成展开图的创建。
