CAD构造线命令的使用技巧之图文解说

1、我们在自己的电脑桌面上打开我们的CAD编辑器软件，进入操作界面之后，我们点击选择文件下的新建命令，然后快速新建一个空白CAD图纸文件。

2、然后我们点击构造线命令，在下面的命令框中输入H回车命令。

3、鼠标在绘图区点击，就是一个水平的构造线，可以连续点击形成多个水平构造线，按ESC键退出命令。

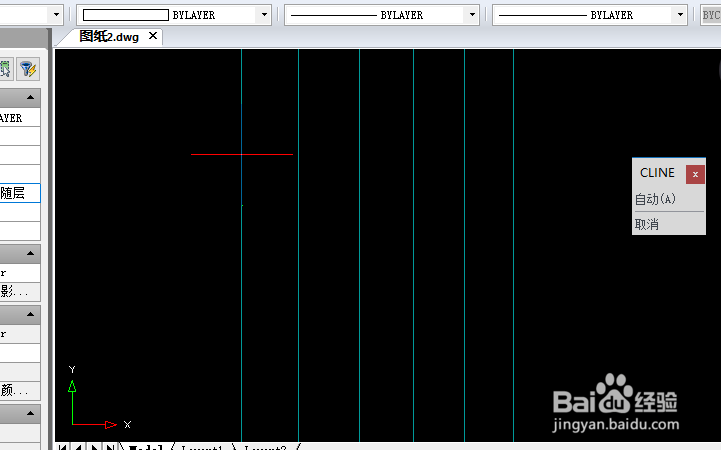

1、方法和水平一样，点击垂直构造线命令V回车，然后在图纸上移动十字光栅点击，画出的就是垂直构造线。我们取消命令。单击鼠标右键即可。

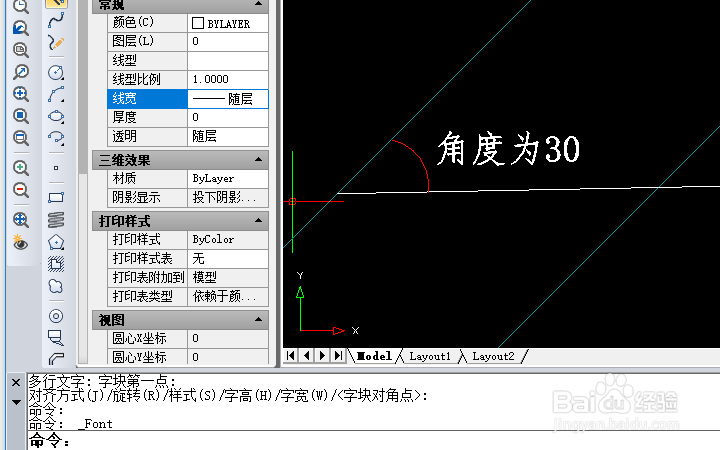

1、角度画法，我们在软件上方的菜单属性中点击构造线命令，输入A回车，比如角度是30度，输入30回车，在绘图区点击得到30度的构造线。

1、二等分可以理解为是角平分线，简单的就可以理解为平分一个∠。

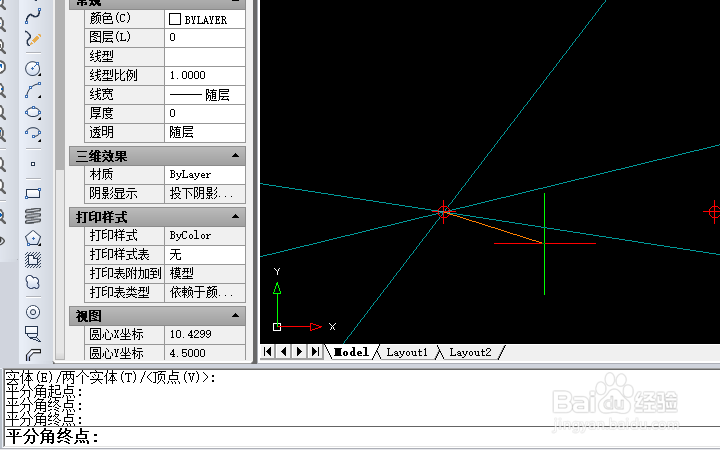

2、我们点击构造线命令，输入B回车，点击顶点，点击起点，点端点，按ESC键退出命令，得到角平分线。顶点图示标出，起点是第一条边上的任意一点，端点是另一条边上的任意一点。

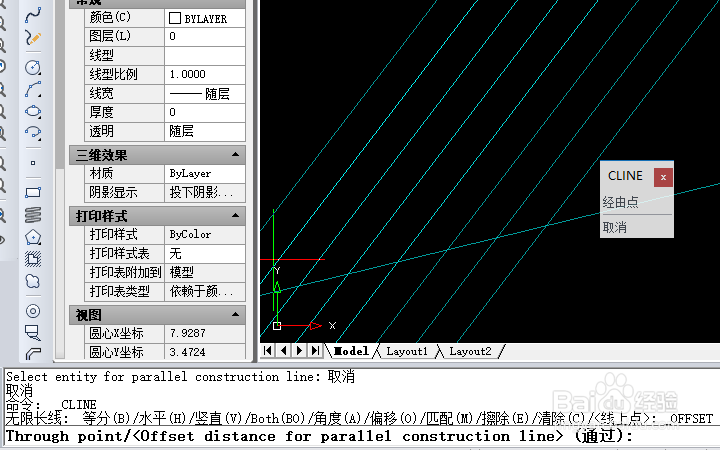

1、我们点击构造线命令，在下面的命令框中点击输入O回车，输入20回车，点击要偏移的构造线，在线段下方点击一点得到构造线，按ESC键退出命令。
