比较指令练习

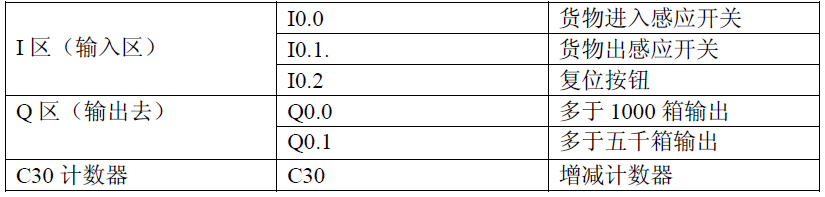

1、软元件进行分配

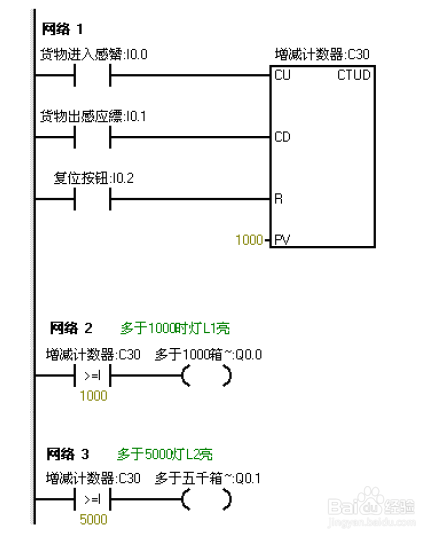

2、实验参考程序编写：

3、程序快速验证方法：

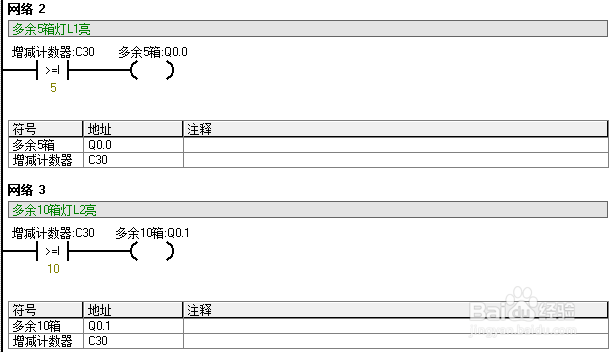

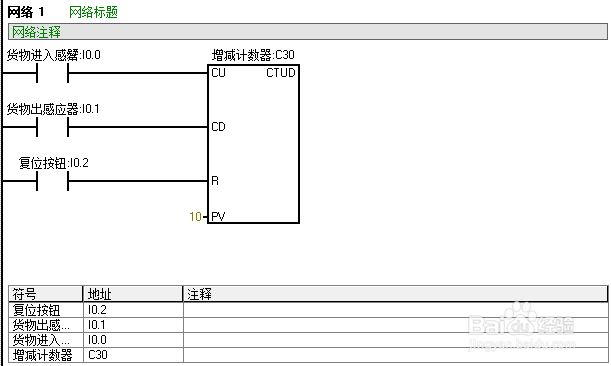

在进行实验调试时我们可以把数字适当的缩小来实现调试。比如说多于5

灯L1亮。多于10 灯L2亮。

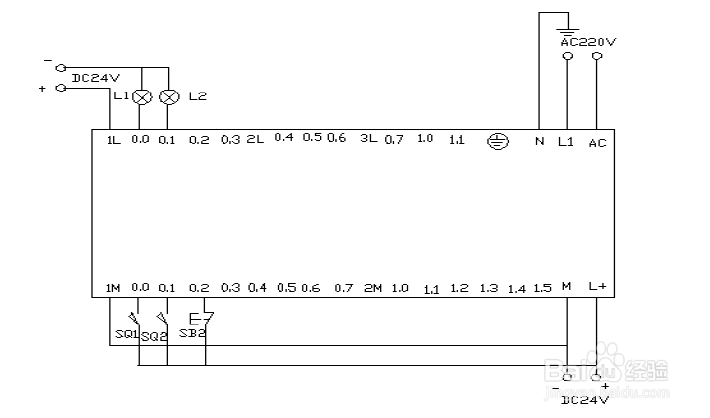

4、实验接线参考图

5、实验调试及结果分析：

把程序下载到s7-200 的PLC 中，进行调试。在下载的之前我们先把程序中的数

字进行缩小处理，以便在实验中我们能够更好的更快的观看到实验结果。我们把

Ｌ１的灯亮的时候设置为5。把L 2灯亮我们设置为10。这样我们就能够更快的

看到实验结果。

当按下在线控制面板上的I0.0f的时候即I0.0 接通，表示有货物进去。当我们点

击在线控制面板上的I0.0f 五次后，此时计时器中的计数值位5，（即表示创库中

已经有1000箱物品了）则灯L1要亮，即Q0.0有输出。当继续点击Ｉ醒蚊罪0.0f 后点

击有十次后此时计数器的计数值位10（即表示创库中有5000 个物品），此时灯

L2也亮即Q0.1有输出当继续点击在线控制面板上的I0.0f。计数器中的计数值就搁册

继续往上增加。当按下在线控制面板上的Ｉ0.1f 后计数器就开始往下减。点击一次，计数器中的计数值就减少一次。当计数器中的值小于10 时即表示创库中的物品少有5000箱，此时灯L2灭（即Q0.1没有输出）当继续点击I0.1f时计数器

中的计数值继续减少，当减少到小于5 次时。表示创库中的物品少于1000，此

时灯L１灭。Q0.0 就泪帽没有输出。当按下在线控制面板上的I0.2f时计数器清零。

L1 和L2都不亮，（即Q0.0 和Q0.1都没有输出）
