SolidWorks三维建模训练一百九十九简单实体

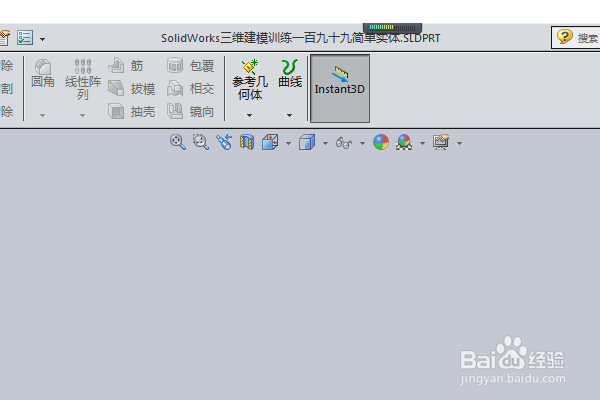

1、如下所示，

 打开SolidWorks软件，新建一空白的零件，

保存为：

SolidWorks三维建模训练一百九十九简单实体

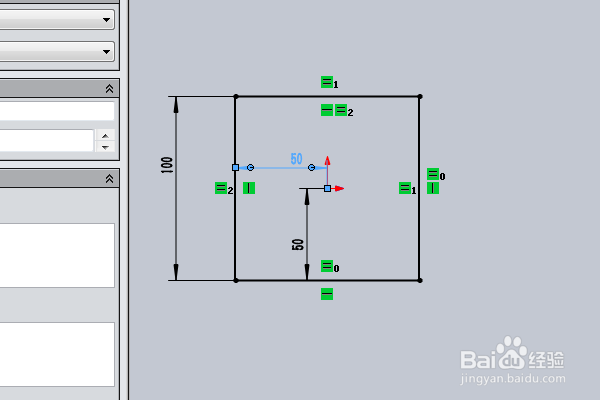

2、执行【拉伸凸台/基体——上视基准面】，进入到草图环境，

激活矩形命令，画一个正方形，边长100，距离原点50，

点击退出草图。

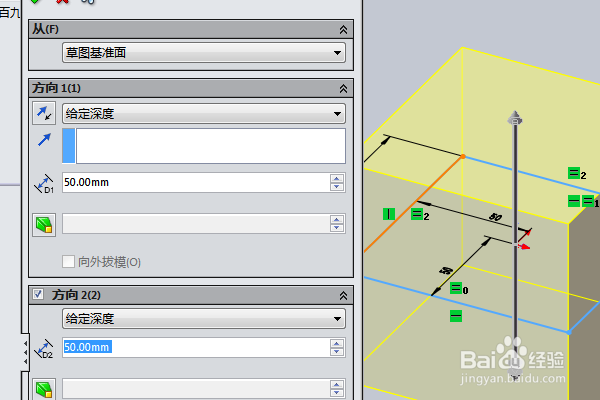

3、修改拉伸距离为50，

然后修改另一个方向的距离为50，

回车。

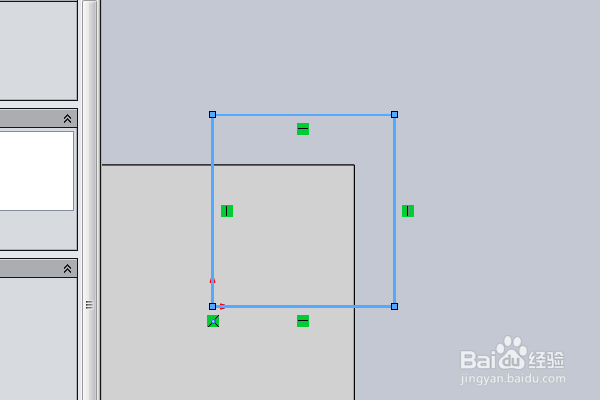

4、执行【拉伸切除——上视基准面】，进入到草图环境，

激活矩形命令，画一个矩形，超过实体即可，

点击退出草图。

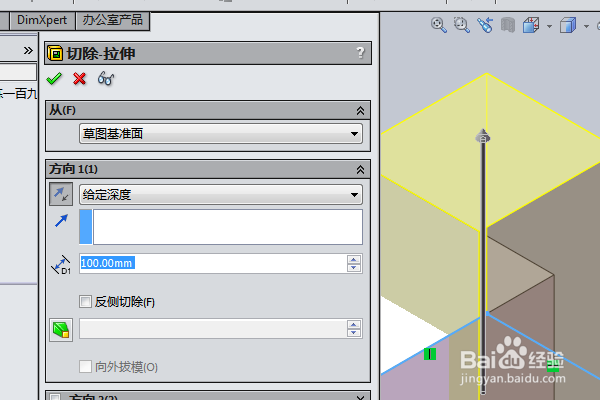

5、调整方向，修改拉伸距离为100，回车。

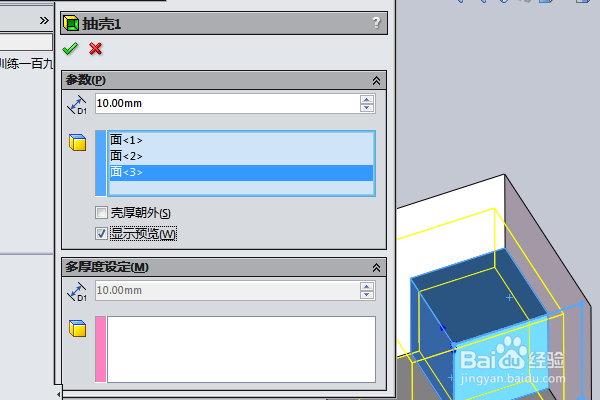

6、点击工具栏中的抽壳命令，

设置厚度为10，点击实体三个平面，回车。

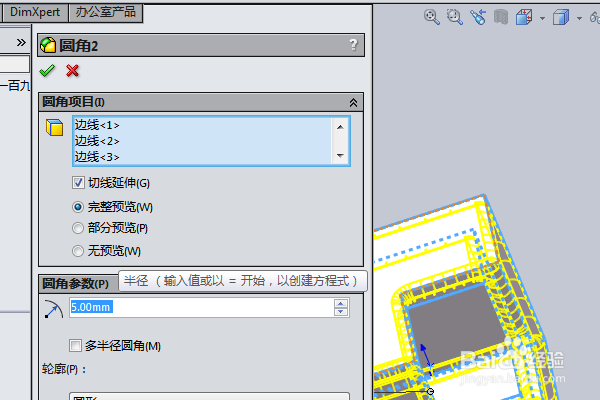

7、点击工具栏中的圆角命令，

设置半径R5，ctrl+a，选中实体的所有边线，回车。

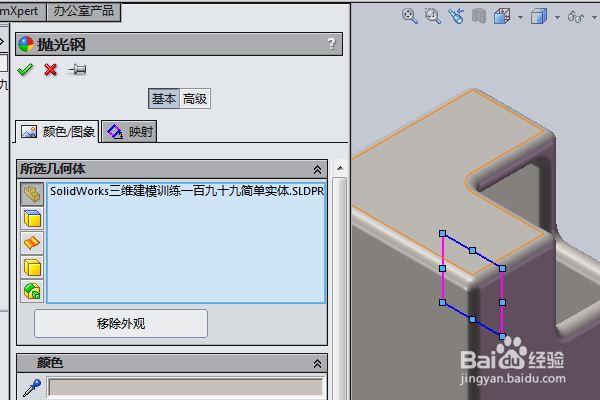

8、隐藏原点，点击实体，在弹出的临时工具栏中点击“外观——零件”，

然后在右边的外观中找到“抛光钢”指定给实体，

至此，

这简单实体的建模操作就演示完成，本次练习结束。
