SolidWorks三维建模训练一百九十三简单实体

1、如下所示，

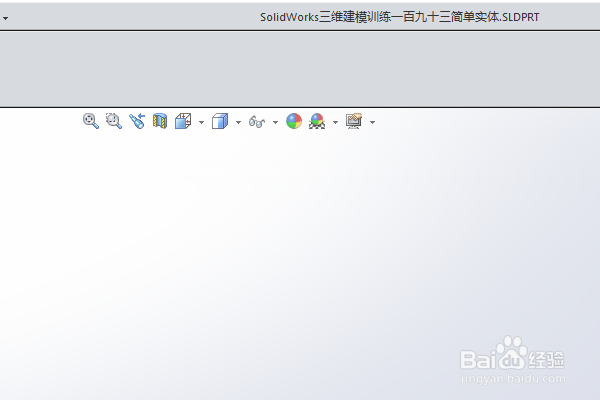

 打开SolidWorks软件，新建一空白的零件，

保存为：

SolidWorks三维建模训练一百九十三简单实体

2、执行【拉伸凸台/基体——上视基准面】，进入到草图环境，

激活圆名命令，画一个圆，半径R50，

激活直线命令，连接左右端点，

激活裁剪命令，裁剪掉下边的半个圆弧，

点击退出草图。

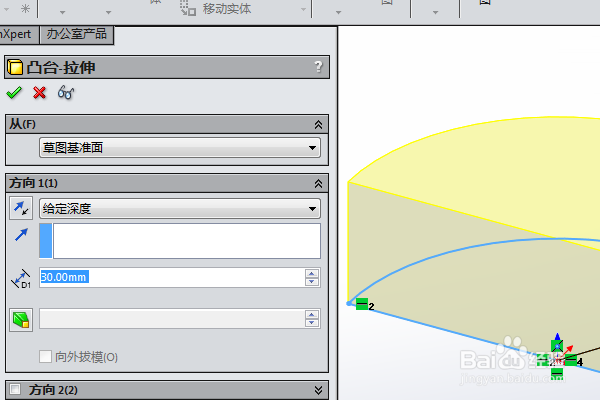

3、修改拉伸距离为额30，回车。

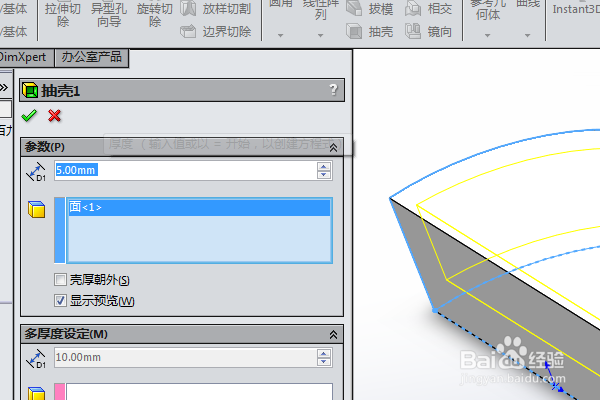

4、点击工具栏中的抽壳命令，

设置厚度为10，

点击曲面，回车。

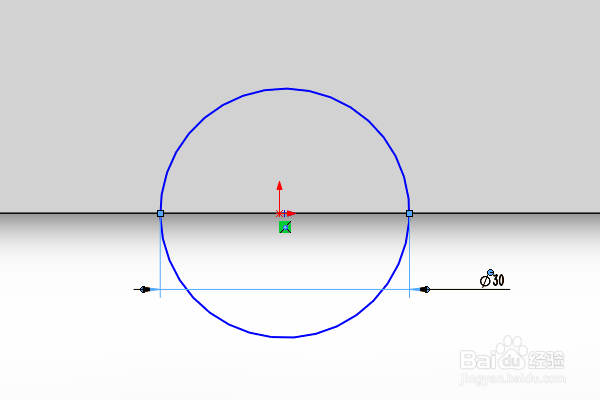

5、执行【拉伸切除——上视基准面】，进入到草图环境，

激活圆命令，以原点为圆心画一个圆，直径ø30，

点击退出草图。

6、调整方向，修改拉伸距离为30，回车。

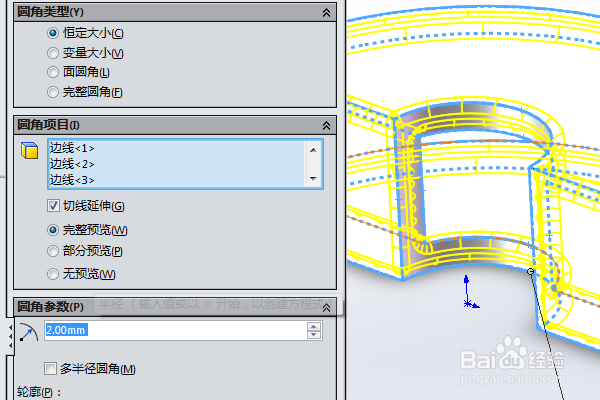

7、点击工具栏中的圆角命令，

设置半径R2，ctrl+a，选中实体的所有边线，回车。

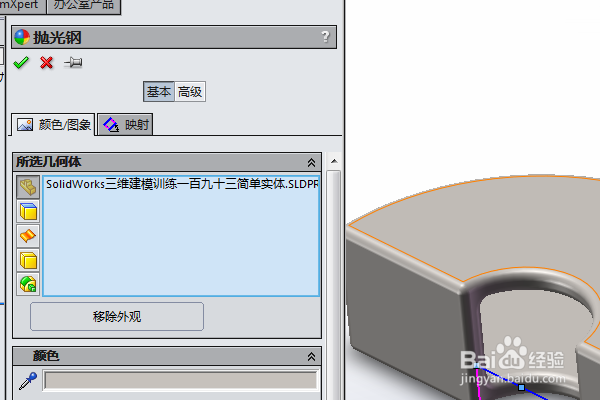

8、隐藏原点，点击实体，在弹出的临时工具栏中点击“外观——零件”，

然后在右边的外观中找到“抛光钢”指定给实体，

至此，

这简单实体的建模操作就演示完成，本次练习结束。
