CAD效果图系列:[18]支撑轴
支撑轴是一个重要的机械零件。

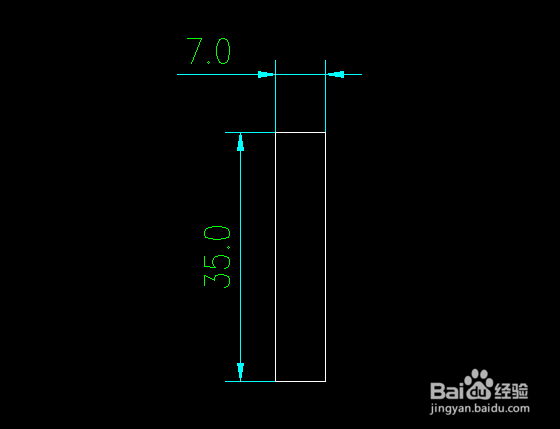

画一个矩形,尺寸为35mmx7mm,垂直放置。
![CAD效果图系列:[18]支撑轴](https://exp-picture.cdn.bcebos.com/f59dbe39131fceecadd664c679c4ec9958430ba6.jpg)

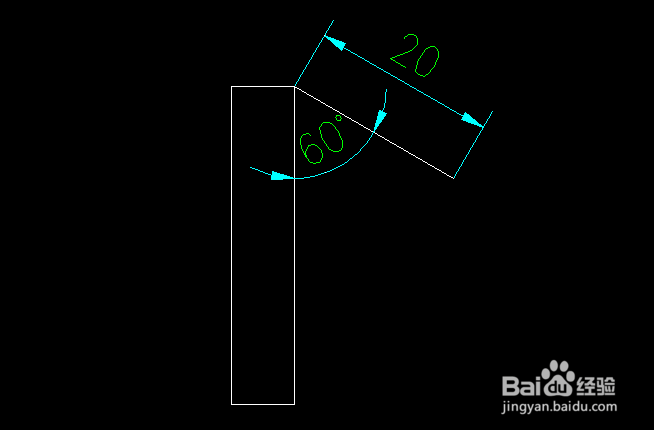

以矩形上边右端点为起点,画一条20mm的直线,与矩形成60°。
![CAD效果图系列:[18]支撑轴](https://exp-picture.cdn.bcebos.com/059057299a88391363eae15d26bcbe2f46707ca6.jpg)

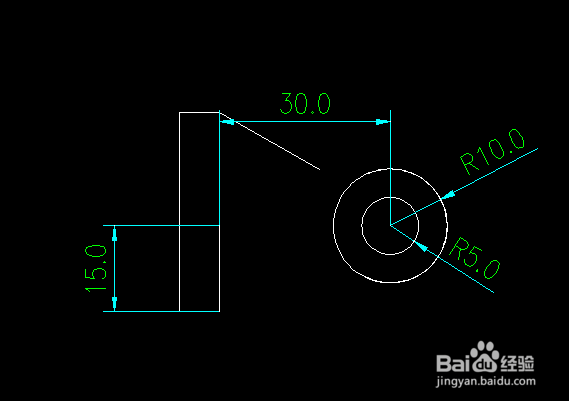

按照图所示的尺寸确定圆心,然后画二个同心圆,半径分别为5mm和10mm。
![CAD效果图系列:[18]支撑轴](https://exp-picture.cdn.bcebos.com/4759c1dae43b3b86962e42e4185653bbf92075a6.jpg)

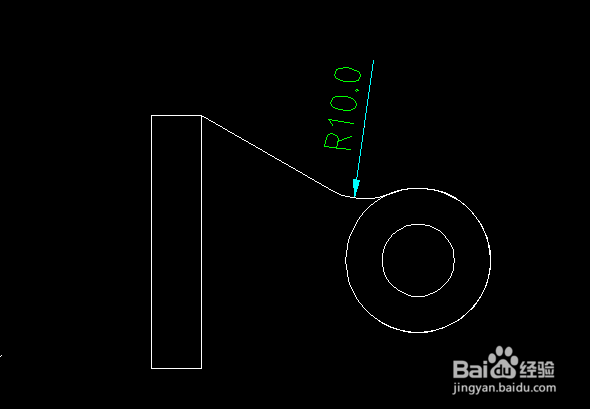

沿着20mm直线一断为起点画一个半径为10mm的圆弧,与步骤3中10mm的圆外切。
![CAD效果图系列:[18]支撑轴](https://exp-picture.cdn.bcebos.com/65ba880b3121056199ac585a08aee8d7582a6aa6.jpg)

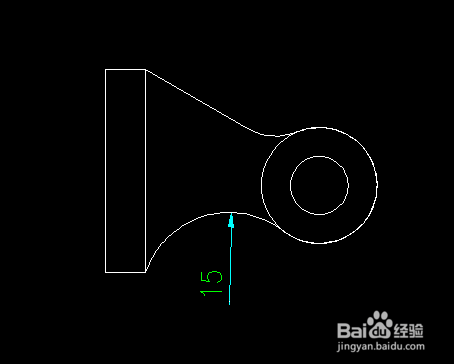

沿着矩形下边右端点为起点画一个半径为15mm的圆弧,与步骤3中10mm的圆外切。
![CAD效果图系列:[18]支撑轴](https://exp-picture.cdn.bcebos.com/332d496699cf0253856c2e366b36e29146e85fa6.jpg)

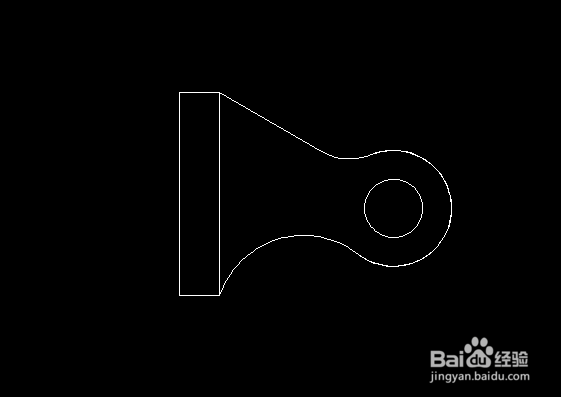

剪切去10mm圆与步骤4和步骤5圆弧的中间部分,即得到最终的图形。
![CAD效果图系列:[18]支撑轴](https://exp-picture.cdn.bcebos.com/38332303bbea3e8684476cf05cd4483105eb55a6.jpg)
