冲击地压监测系统
1、KJ957煤矿冲击地压监测系统
监测煤矿井下煤层或者岩层内部应力变化，并能够现场显示和超限报警；
井上计算机实时动态显示监测参数，出现异常可以实时报警；
井上计算机自动记录存储监测数据；
连续监测曲线显示、分析；
历史数据、报警记录等分类查询以及报表输出；
监测数据实时曲线和历史曲线分析、显示、打印；
监测数据综合分析；
网络用户web访问模式在线动态监测；
数据库数据信息共享；
系统简单故障自诊断，并支持系统故障上传；
监测曲线实时动态显示；
重要事件的GPRS短信寻呼功能；
采用先进灵活的通讯技术手段，支持多种传输介质的数据通讯；
网络版监测软件支持多用户端在线监测和信息共享；
支持无人值守和多种数据备份功能；
支持主站操作查询各分站实时监测数据，减小了工作人员的工作强度。
1、KJ957煤矿冲击地压监测系统
该系统是专用于煤矿冲击地压的监测系统，系统采用了开放性的网络结构；
系统具有灵活的配置模式，适用于井下不同开采条件的测区、测点布置；
系统组成部分（设备）是专门针对煤矿井下设计的，具有功耗低，安全可靠，安装方便和可重复使用等特点；
系统中传感器设计融合了角度测量技术，传感器承压方向可精准定位；
系统中传感器采用螺旋转动可推出承压块结构设计，100%保证传感器承压处与孔壁充分接触；
系统具有专业化的监测数据分析功能，数据分析精确可靠；
支持局域网、客户端、Web模式操作，各终端可实现数据共享；
专业化的监测分析软件采用C/S+B/S结构。
1、KJ957煤矿冲击地压监测系统
测点容量：≤255点
巡测周期：≤30秒（典型配置）
通讯方式：①光纤（单模）；②RS485总线；③以太网（TCP/IP）；④Zigbee无线网络
通讯距离：≤20Km（光纤） ≤5Km（RS485） ≤200m（无线通讯，井下可视无遮挡）
通讯速率：1200～19200bps
电源：①井上采用UPS作为备用电源 ②井下采用矿用隔爆兼本安不间断电源供电
③应力计采用电池供电
参数测量量程：0～60MPa
钻孔测量深度：0～30m
防爆型式：本质安全型“ExibⅠ”

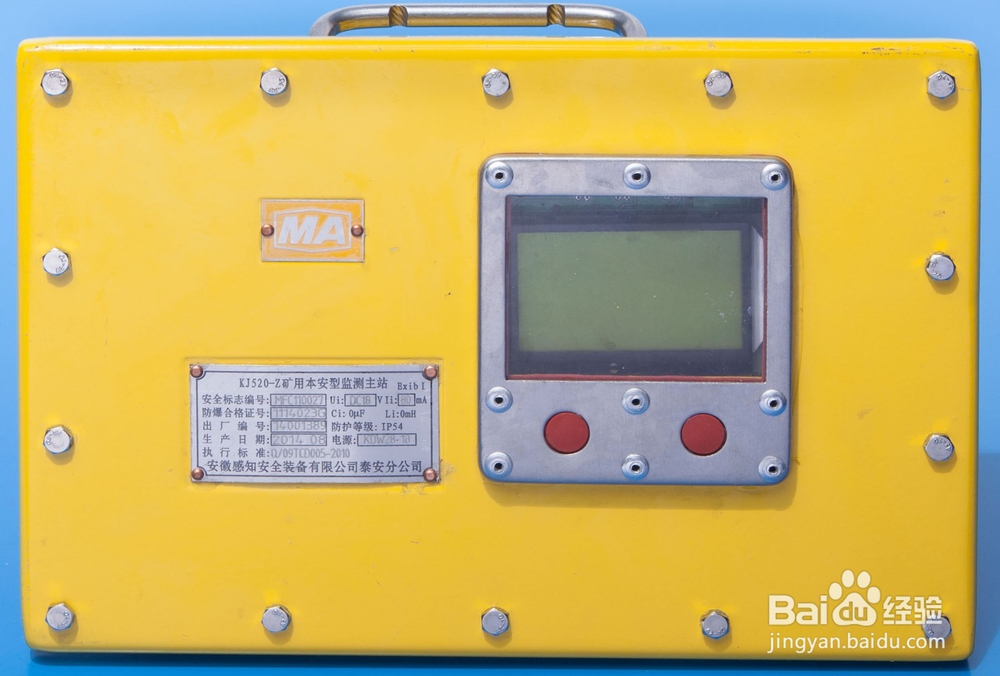

1、KJ520-Z矿用本安型监测主站 安标：MFC110027
产品概述
该产品主要用于煤矿井下监测系统数据通讯的集中通讯控制管理，将下辖管理的各类传感器监测数据上传至井上数据传输接口。产品采用本质安全电路设计，可用于井下含有瓦斯等爆炸性气体的危险场所。
技术特点
采用LED液晶背光显示屏，全中文显示；
双键实现人性化的人机操作功能，参数设置简便；
可查询显示各测点监测数据，方便用户观察数据；
将485通讯、光纤通讯等多种通讯技术融为一体，完全满足井下通讯需求；
具有时钟显示功能；
具有远距离通讯及通讯状态显示功能。
技术指标
工作电源：DC12V/DC18V <80mA
站点容量：≤255点
通讯方式：①光纤（单模）；②RS485总线
通讯距离：≤20Km（光纤） ≤5Km（RS485）
通讯速率：2400bps
防爆型式：本质安全型“ExibⅠ”
重量：5.5Kg

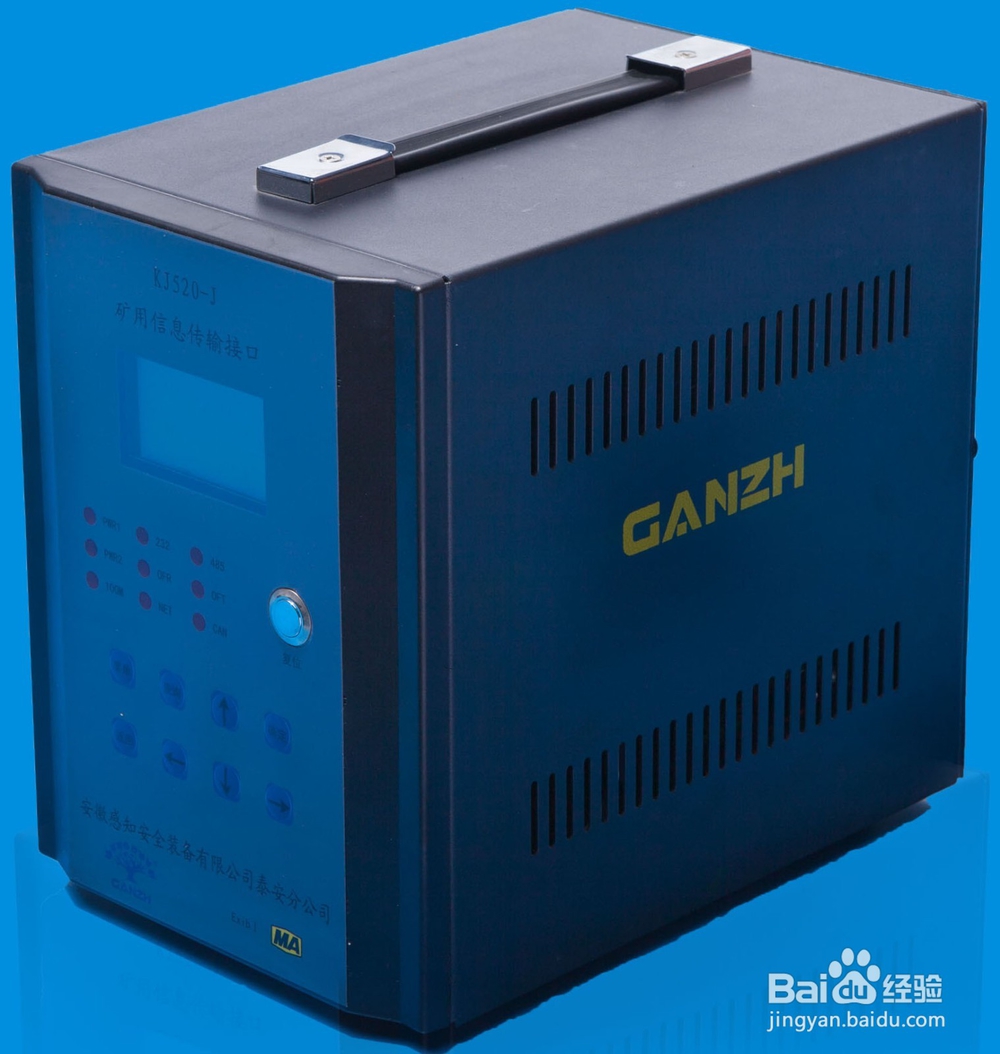

2、KJ520-J矿用信息传输接口 安标：MFC110030
产品概述
该产品主要用于煤矿井上设备与井下设备的通讯中转，当上位机出现故障时，可以在一定时间内替代上位机对井下设备进行连续数据监测抄收，是实现煤矿井上监测服务器对煤矿顶板动态实时监测的重要通讯设备。
技术特点
采用LED液晶背光显示屏，全中文显示；
多种通讯接口类型，方便用户选择使用；
8键键盘设计，可输入数字进行各种功能操作；
上位机故障时，可继续抄收井下监测数据并存储；
外观设计美观精致、紧固耐用；
具有远距离通讯及通讯状态指示功能；
具有简单故障指示和电源指示功能。
技术指标
工作电源：AC220V <100mA
接口数量：6路
通讯方式：①光纤（单模）；②RS485总线；③以太网（TCP/IP）；④CAN总线；
⑤RS232串口；⑥USB
通讯距离：≤20Km（光纤） ≤5Km（RS485） ≤5Km（CAN） ≤10m（RS232） ≤10m（USB）
通讯速率：1200～19200bps自适应
存储容量：32MB（255个测点24小时数据）
安全隔离方式：光电耦合（2500V）
防爆型式：一般兼矿用本安型“[Exib]Ⅰ”
重量：3.5Kg

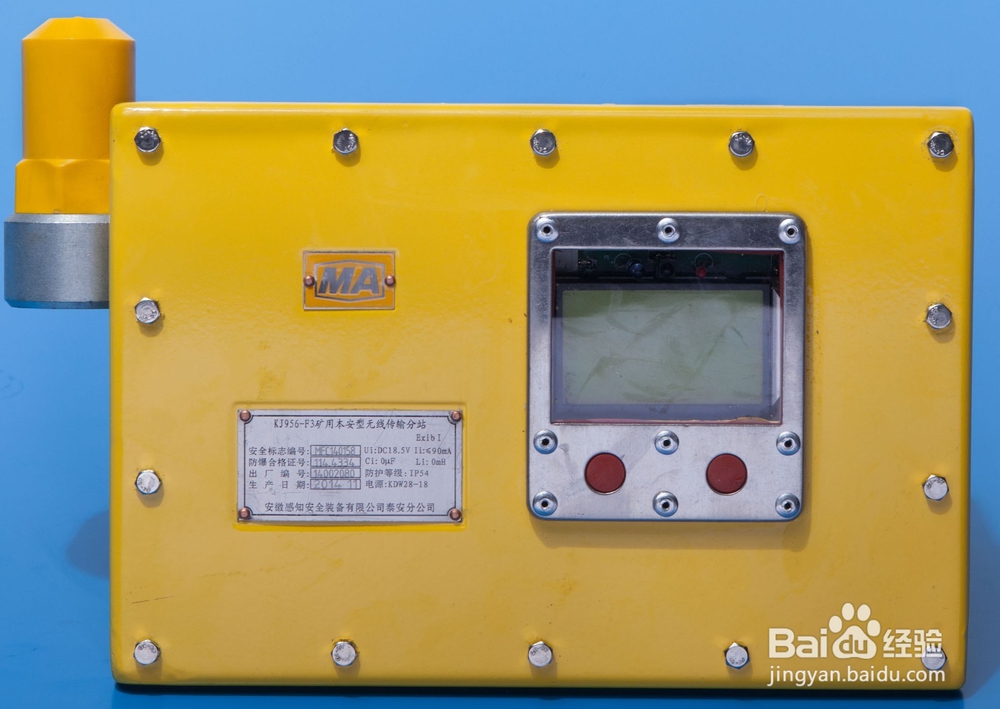

3、KJ956-F3矿用本安型无线传输分站 安标：MFC140158
产品概述
该产品主要用于煤矿井下监测系统数据无线通讯中转，管理传感器，并将其监测数据上传至监测主站。产品采用本质安全电路设计，可用于井下含有瓦斯等爆炸性气体的危险场所。
技术特点
采用LED液晶背光显示屏，全中文显示；
采用先进的2.4G Zigbee无线自组网技术，无线网络自动中继、可自愈，无线通讯距离长；
可同时管理多种底层传感器；
具有远距离通讯及通讯状态显示功能。
技术指标
工作电源：DC12V/DC18V <90mA
测点容量：≤64点
通讯方式：①光纤（单模）；②RS485总线；③2.4GHz ISM无线通讯
通讯距离：≤20Km（光纤） ≤5Km（RS485） ≤200m（无线通讯，井下可视无遮挡）
通讯速率：2400bps
防爆型式：本质安全型“ExibⅠ”
重量：5.3Kg

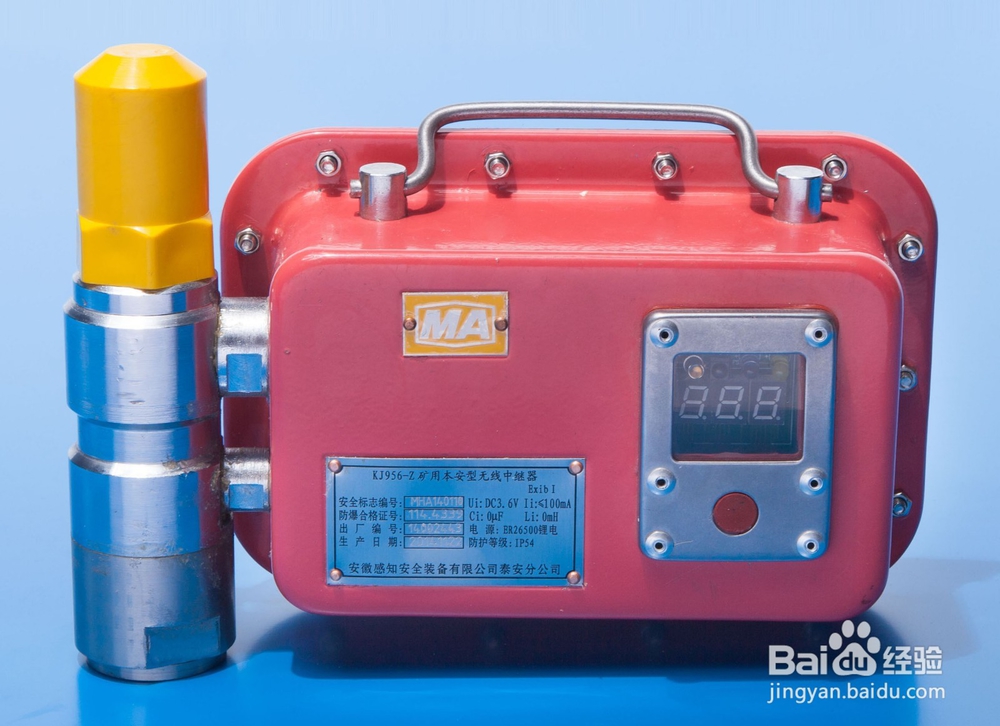

4、KJ956-Z 矿用本安型无线中继器 安标：MHA140110
产品概述
该产品主要用于煤矿井下监测系统数据无线通讯中转，无线网络自动中继、可自愈、通讯距离长。用于煤矿井下现场实时压力监测分站、监测仪无线数据的转发、中继，增强信号强度，保障无线数据抄收质量，传输给数据传输分站。
技术特点
采用LED液晶背光显示屏，全中文显示；
采用先进的2.4G Zigbee无线自组网技术，无线网络自动中继、可自愈，无线通讯距离长；
可同时管理多种底层传感器；
具有远距离通讯及通讯状态显示功能。
技术指标
供电电源：使用1节额定电压3.6V的昊诚ER26500锂电池为其供电。
传输方式：DSSS；
发射功率：(-40～-10)dBm；
中心频率：(2.400.05)GHz；
最大传输距离：50m(无遮挡)；
防爆型式：本质安全型“ExibⅠ”
重量：约2.5kg

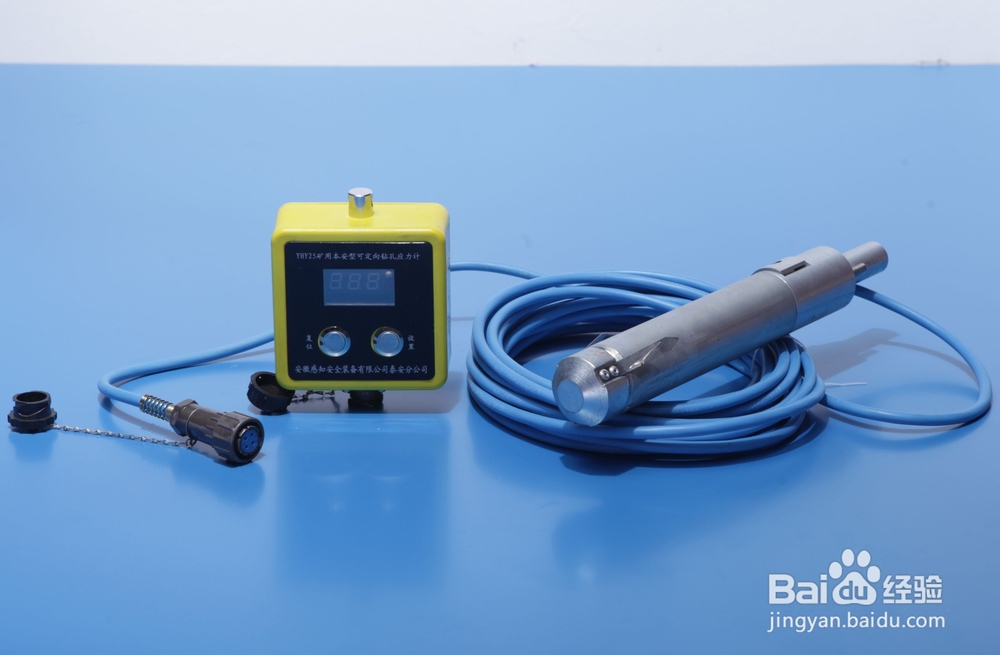

5、YHY25矿用本安型可定向钻孔应力计 安标：MFA140277
产品概述
应力计采用先进的2.4G Zigbee无线自组网技术，无线网络自动中继、可自愈、通讯距离长。矿用本质安全型电路设计，主要用于煤矿井下煤层或者岩层内部应力变化监测，例如工作面前方煤层超前支撑应力，预留煤柱的支撑应力等，以及充填开采中充填体的承载应力监测，是研究采场动压作用规律的重要手段之一，监测的数据可作为采场冲击地压初期预测和趋势分析。
技术特点
产品设计融合了角度测量技术，传感器承压方向可精准定位；
采用螺旋转动可推出承压块结构设计，100%保证传感器承压处与孔壁充分接触；
采用高精度应变测量技术，测量精确可靠；
LED数码管显示，显示直观准确；
具有远距离数据通讯和超限报警等功能；
采用全密封结构设计，防水性能优异，环境适应性强。
技术指标
工作电源：DC3.6V <30mA
量程：0～25MPa
精度：2.0级
分辨率：0.1MPa
承压面积：628mm2
报警方式：光
传输方式：DSSS；
发射功率：(-40～-10)dBm；
中心频率：(2.400.05)GHz；
最大传输距离：50m（无遮挡）；
防爆型式：本质安全型“ExibⅠ”
重量：2.2Kg
