开关量采集模块ZSNR311 RTU的功能和说明

1、支持DI, DO，开关量输入，继电器输出功能的RTU。

2、支持在线、休眠、PSM三个模式下自动转换，以实现低功耗。

3、自动分析处理各种情况，提供稳定可靠的NB-IoT网络透传通道。

4、支持UDP协议和基于众山封装的UDP-ZSD模式、支持中国电信CoAP协议。

5、使用众山的SDK，上位机开发更简单，不会TCP/IP编程也能快速建立自己的中心。

6、支持本地、远程参数配置和远程固件升级。

7、支持自定义注册包、心跳包、数据包前导包，方便用户确认数据。

8、全面支持工业组态应用、OPC Server、支持虚拟串口。

9、全面支持众山物联云，用户无需自建服务器。

10、支持2路开关量采集、2路继电器控制输出、一路4V电压输出。

11、提供RS232, RS485通讯接口，波特率从1200bps到38400bps可选，开始位/停止位/奇偶校验可选。

12、电源、串口采用TVS防浪涌保护，保证设备稳定性、可靠性。

13、支持自由配置本地脚本采集指令，实现RTU主动采集仪表数据，无需上位机干预。

2、        支持断电警告，遭遇突发停电，启动备用电源，并自动发送停电警告，让使用者实时了解设备状态。

3、        支持电信CoAP协议准确接入NB-IOT网络，电信NB-IOT覆盖率高达98%以上，采用移远通讯芯片与电信nb-iot网络连接更加稳定。

4、        自主研发技术一支持脚本编程，开关量采集模块ZSNR311支持脚本编程功能，用户可灵活自定义脚本文件，无需额外的控制器，也无需依赖数据平台下发采集指令，即可实现直连仪表主动采集仪表的数据，并上报到平台。最高采集量可达50台及以上仪器仪表数据，大幅降低硬件成本。脚本文件中可自由定义DI(开关量采集)的上报逻辑，脚本文件中可自由定义DO(继电器输出)的控制逻辑。

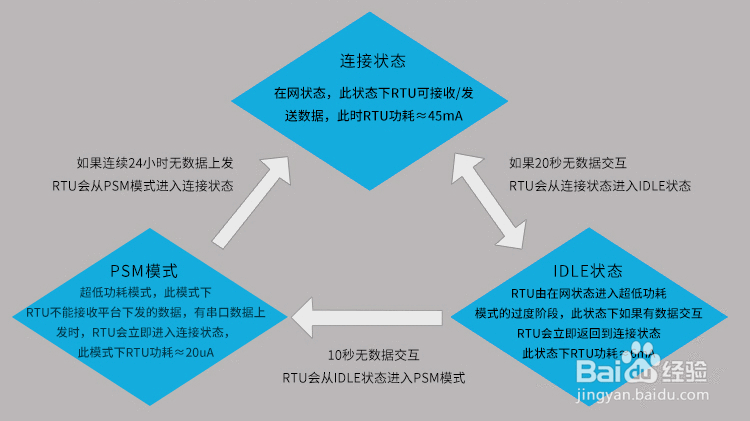

1、        ZSNR311上电开机后，会直接进入连接状态，之后按下图所示流程工作，图中所提及时间参数(20s, 10s, 24h)，由运营商基站/核心网决定。所标注的功耗参数是低功耗版本、BAT口4.OV供电条件下测得NB RTU的功耗会受运营商基站/核心网影响，建议客户以实地测试为准。

        *RTU进入IDLE/PSM模式，完全受NB网络通信基站控制，应用层无法干预，要想保持设备长期在线，只能采用频繁发送心跳包的方式来实现。
