UG10.0如何建模牙签盒？

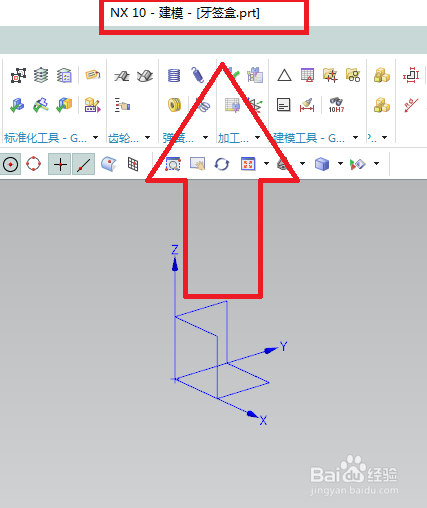

1、如下图所示，

打开UG10.0软件，

新建一个空白的模型文件，

然后另存为“牙签盒”。

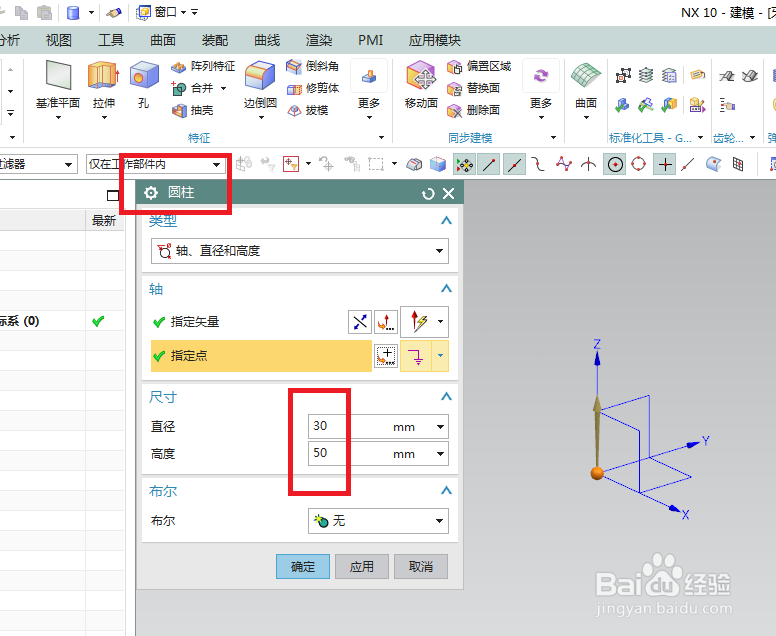

2、如下图所示，

执行【菜单——插入——设计特征——圆柱体】，

轴默认，

设置尺寸：直径30，高度50，

点击确定。

3、如下图所示，

点击工具栏中的抽壳图标，

点击圆柱体的底面，

设置厚度1，

点击确定。

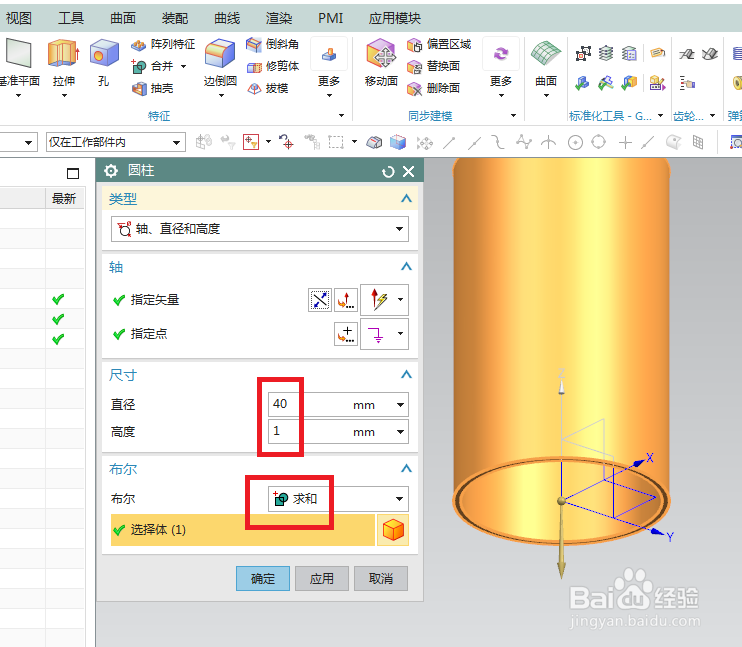

4、如下图所示，、

执行【菜单——插入——设计特征——圆柱体】，

矢量默认，点击反向，

设置尺寸：直径40，高度1，

布尔求和。

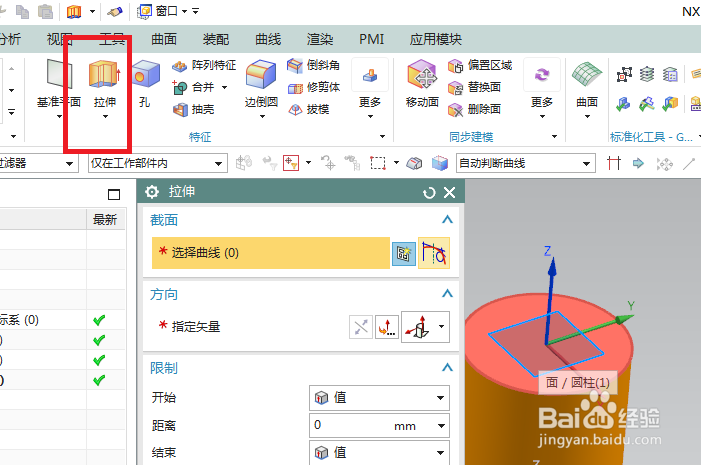

5、如下图所示，

点击工具栏中的拉伸图标，

点击圆柱体的上表面。

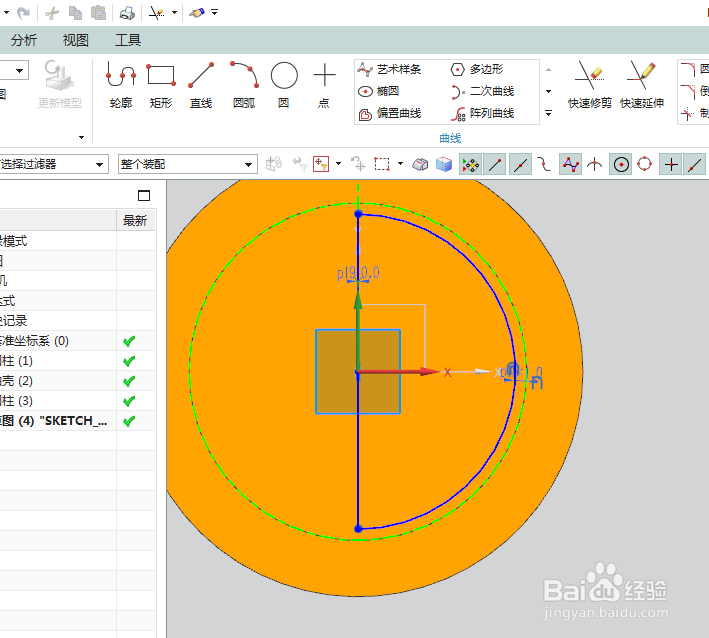

6、如下图所示，

进入草图，激活偏置曲线命令，向内偏置1，

激活直线命令，画一条竖直线段，

添加几何约束，竖直线段与纵轴重合，

激活快速修剪命令，将线段和圆一起修剪，最后剩下个半圆，

点击完成，退出草图。

7、如下图所示，

看着预览效果，

布尔求差，

点击确定。

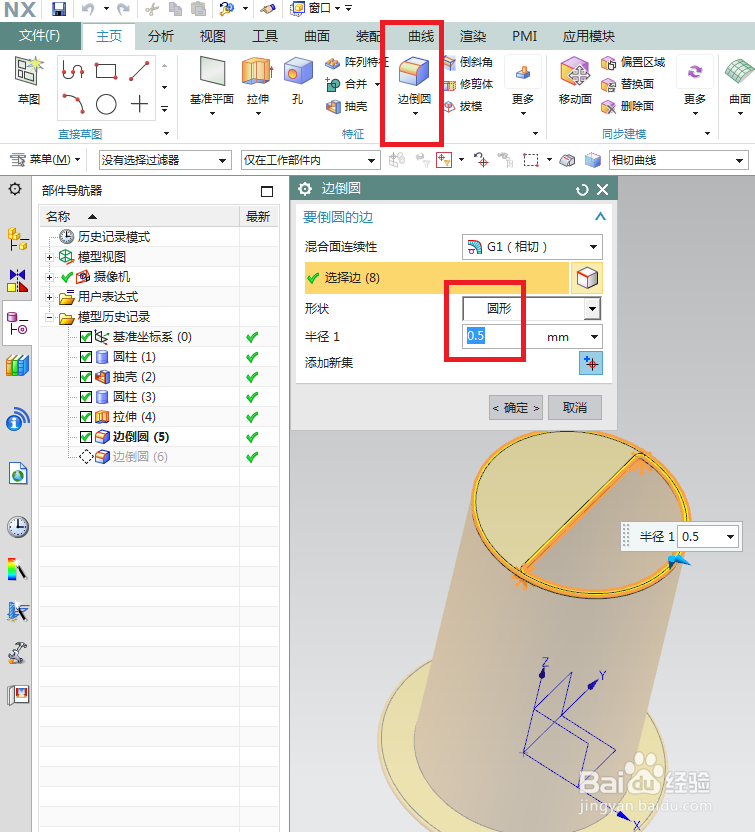

8、如下图所示，

点击工具栏中的边倒圆命令，

点击实体需要边倒圆的边线，

对话框中设置半径为0.5，

点击确定。

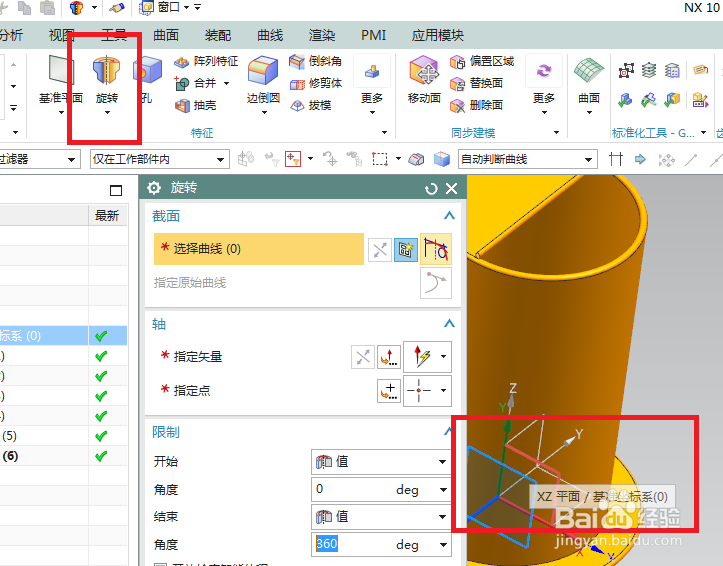

9、如下图所示，

点击工具栏中的旋转图标，

点击基准坐标系中的XZ平面。

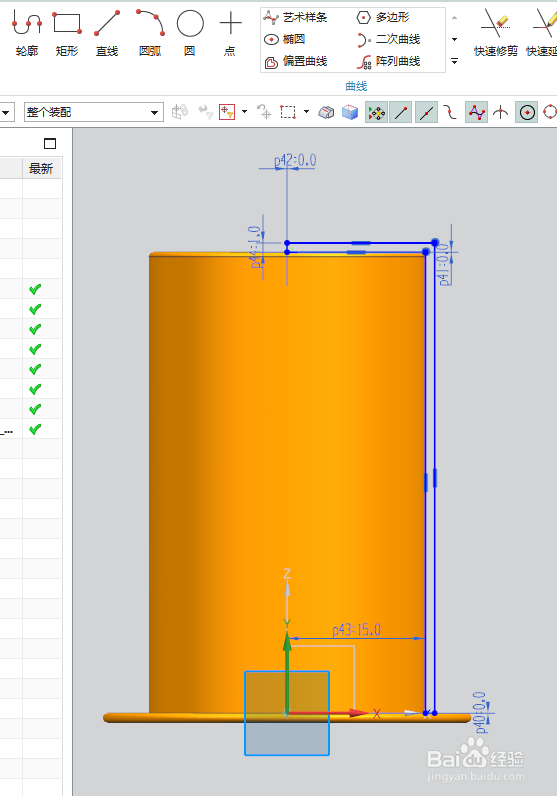

10、如下图所示，

进入草图，激活轮廓命令，画一个空心的L，

激活快速尺寸命令，标注尺寸1、0、0、15、1、0，

点击完成，退出草图。

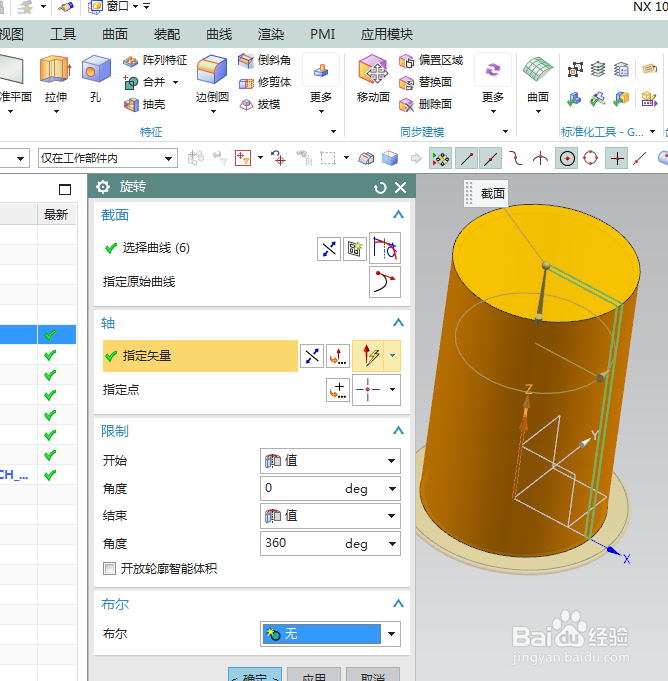

11、如下图所示，

回到旋转对话框，

指定Z轴为旋转轴，

点击确定。

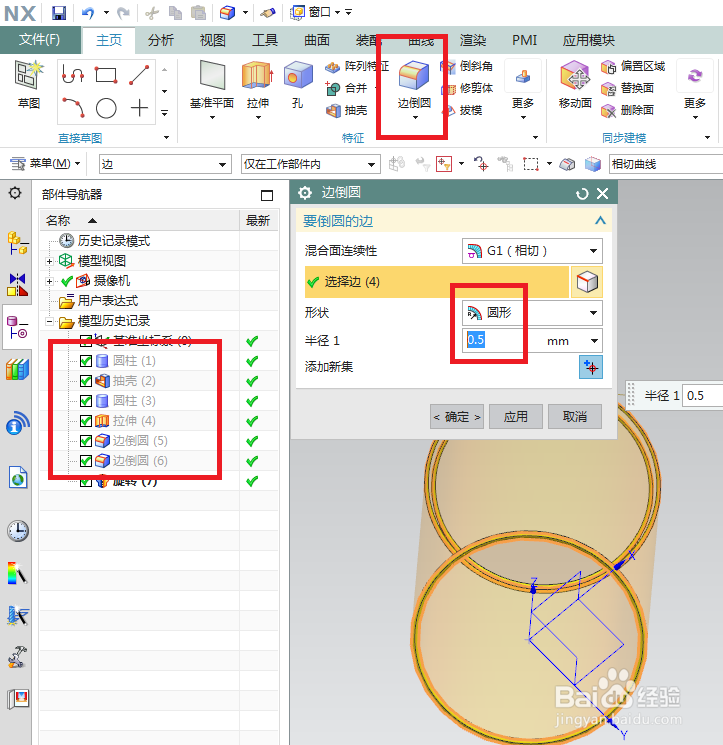

12、如下图所示，

先将旋转之前的所有特征全部隐藏好，

点击工具栏中的边倒圆命令，

将旋转特征全部边倒圆，

半径0.5，

点击确定。

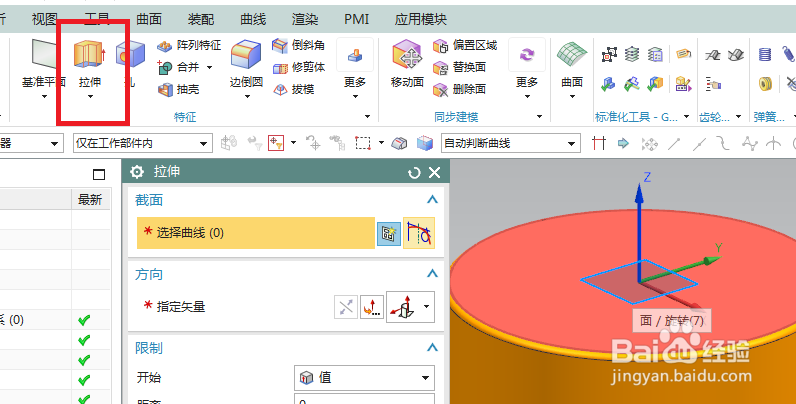

13、如下图所示，

点击工具栏中的拉伸图标，

点击实体上表面。

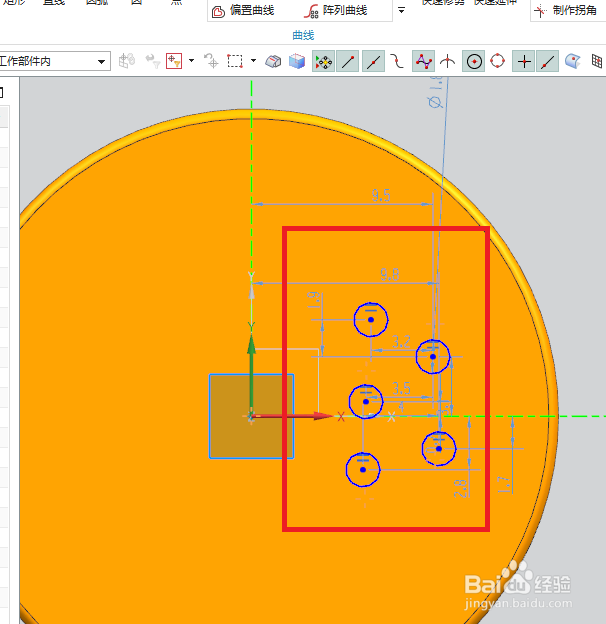

14、如下图所示，

进入草图，

激活圆命令，随手画五个圆，

添加几何约束，五个圆等径，

点击完成，退出草图。

15、如下图所示，

回到拉伸对话框，

布尔求差，

点击确定。

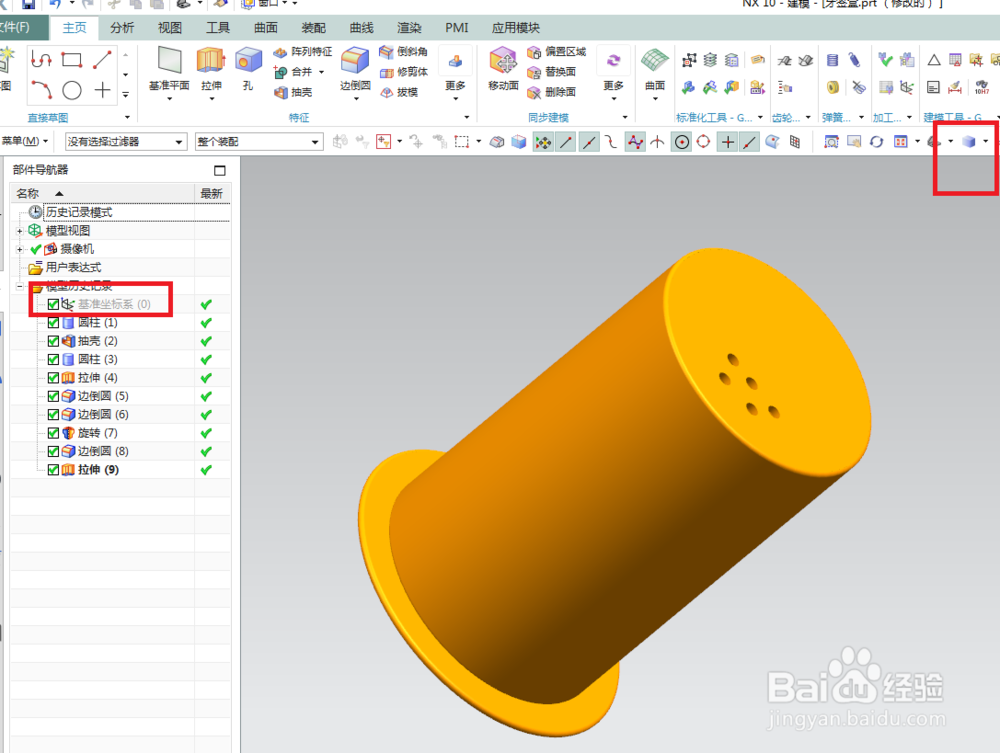

16、如下图所示，

在部件导航器中将所以隐藏的特征全部显示出来，再将基准坐标系隐藏好，

然后将显示改成着色。

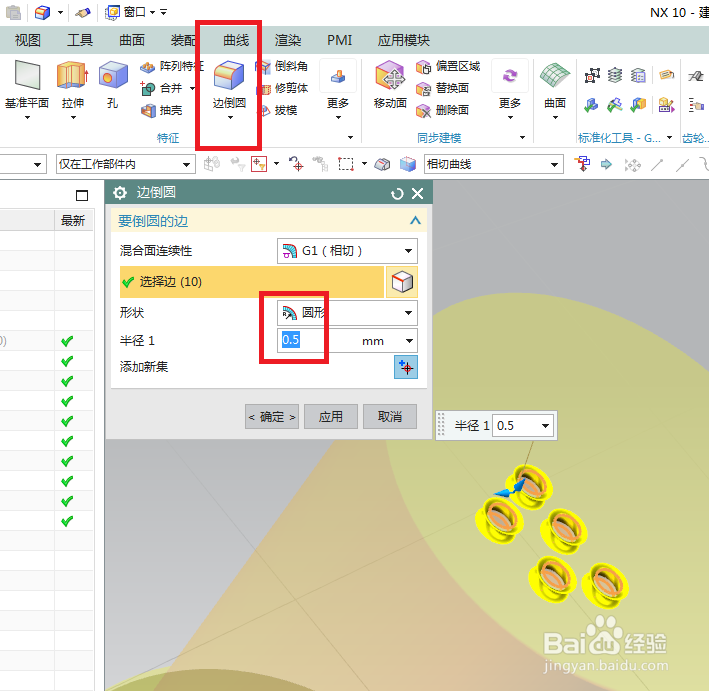

17、如下图所示，

点击工具栏中的边倒圆命令，

点击实体中的五个圆孔、十条圆形边线，

对话框设置半径为0.5，

点击确定。

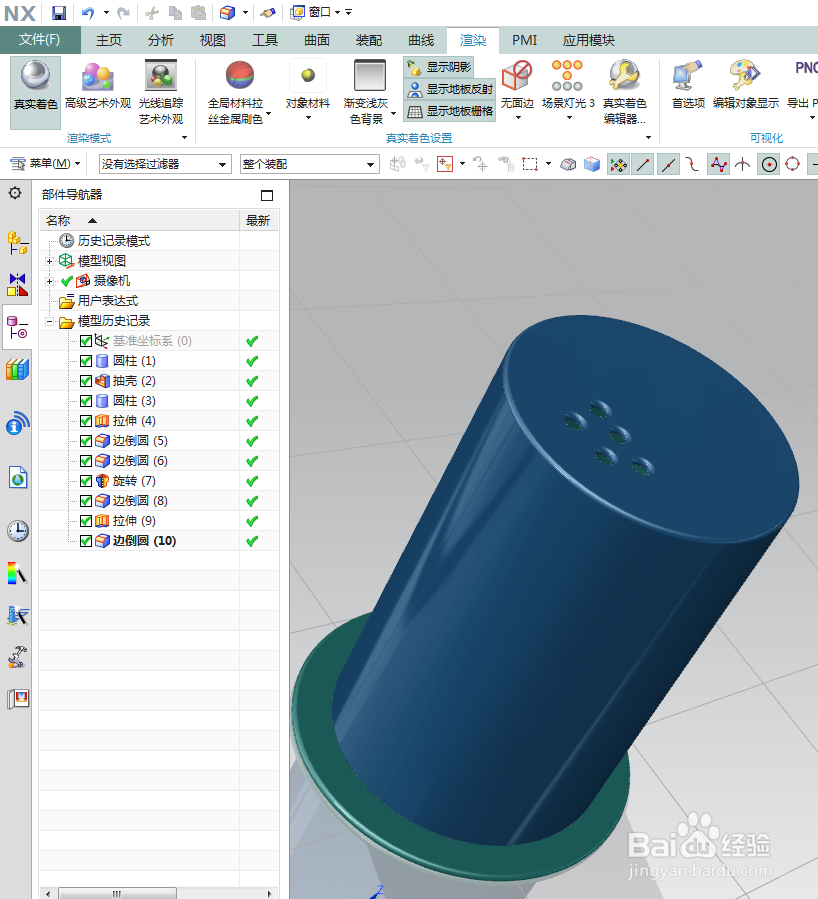

18、如下图所示，

执行【渲染——真实着色】，

然后分别指定对象材料，

两种效果颜色，

——

至此，

这种牙签盒建模完成了。
