SolidWorks三维建模训练一百四十八简单实体

1、如下所示，

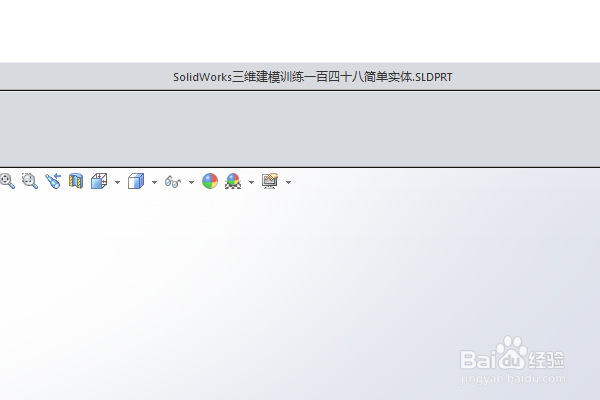

 打开SolidWorks软件，新建一空白的零件，

保存为：

SolidWorks三维建模训练一百四十八简单实体

2、执行【拉伸凸台/基体——上视基准面】，进入到草图环境，

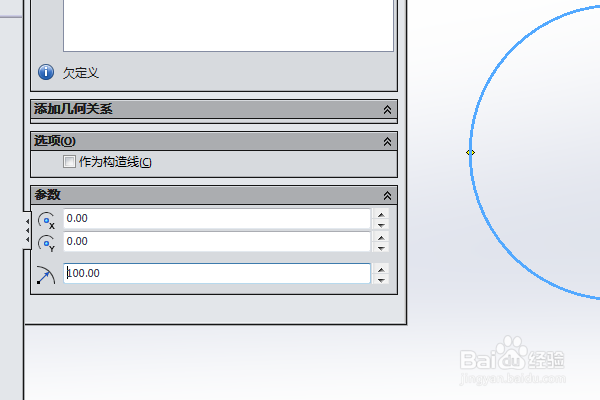

激活圆命令，以原点为圆心画一个圆，半径100，

点击退出草图。

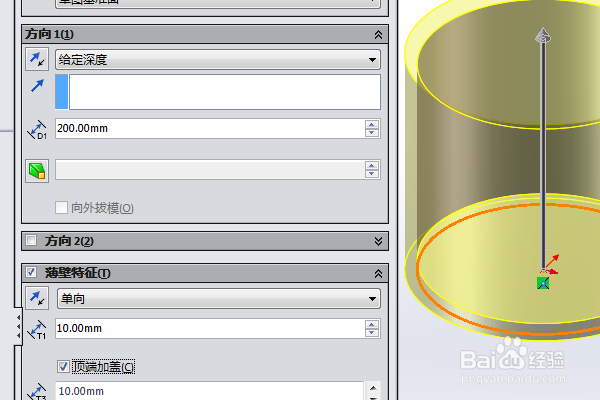

3、设置拉伸距离为200，点击“薄壁特征”，设置单向距离10，点击“顶端加盖”，

回车，完成并结束本次拉伸操作。

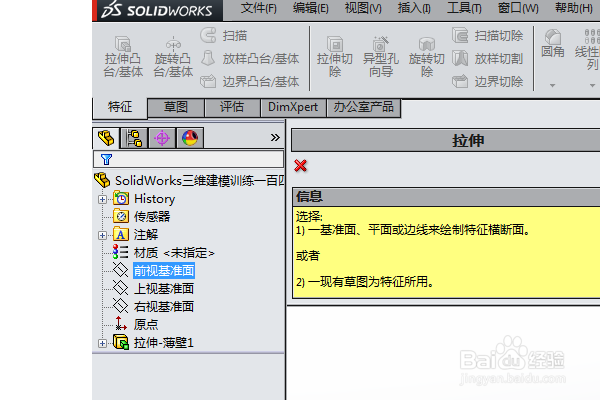

4、点击工具栏中的拉伸切除命令，

点击设计树中的前视基准面，直接进入草图。

5、激活直线命令，画四个三角形，

添加几何关系，相等，

点击退出草图。

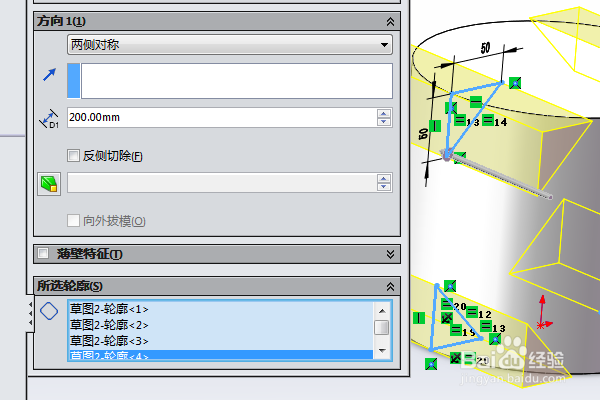

6、设置拉伸方向为两侧对称，距离为200，

回车，完成并结束本次拉伸操作。

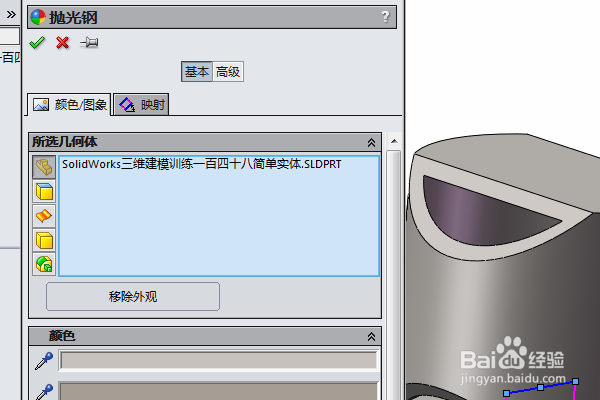

7、隐藏原点，点击实体，在弹出的临时工具栏中点击“外观——零件”，

然后在右边的外观中找到“抛光钢”指定给实体，

至此，

这简单实体的建模操作就演示完成，本次练习结束。
