循环对称domain的网格变形模式操作介绍

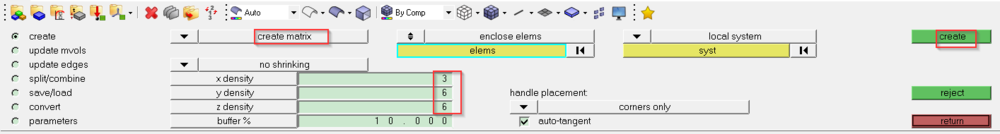

1、1）打开文件后，点击Tool>hypermorph>morph volumes（这里需要注意旁边的domain虽然也可以创建domain但是不方便创建对称的domain）>create>create matrix（这里是阵列的意思），选择需要阵列的网格，以及对阵中心的一个局部坐标系，选择沿3个方向的切分份数，点击OK：划分了一系列对称的domain（注意，这里的domain虽然对称但是变形时还不会一起对称的同步变形），domain如下：

2、2）创建volume变形时的对称性，点击>return退出当前面板，点击>symmetry>create>sys=cyclical（因为这是轴坐标系下的对称）>选择创建domain的syst>选择圆周上volume的份数（也可以选择每份占圆周的角度），勾选“morph volumes&mapping”>create，如下：

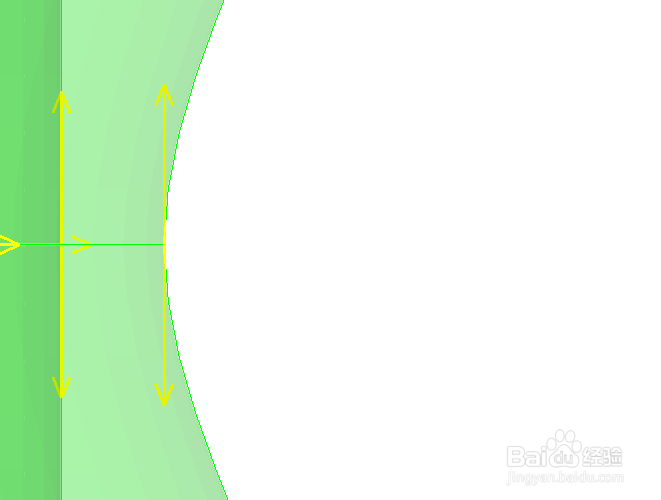

3、3）接下来，进行网格变形>return>morph>move handle（通过handle控制移动）>translate>选择一个handle进行径向的移动（与它关联对称起来的一周handle一起开始移动），如下：

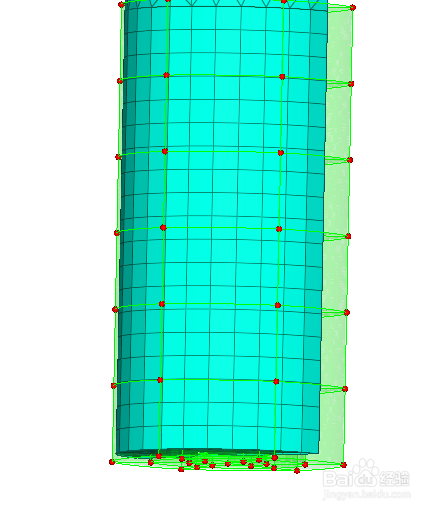

4、4）点击return>morph volume>update edge（对边界与边界之间的几何关系进行编辑）>update ends>by edges>free（这样边界是自由的无约束），这样返回3）进行变形的结果如下：

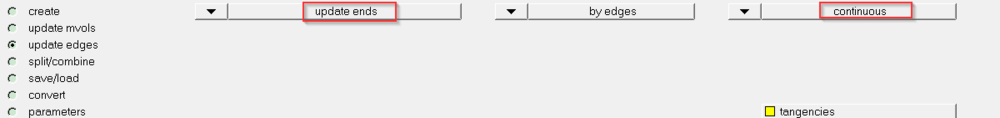

5、5）同样的，move volume>update edge（对边界与边界之间的几何关系进行编辑）>update ends>by edges>continue会让边界与边界是光滑相切的关系：
