SolidWorks三维建模训练一百六十九简单实体

1、如下所示，

 打开SolidWorks软件，新建一空白的零件，

保存为：

SolidWorks三维建模训练一百六十九简单实体

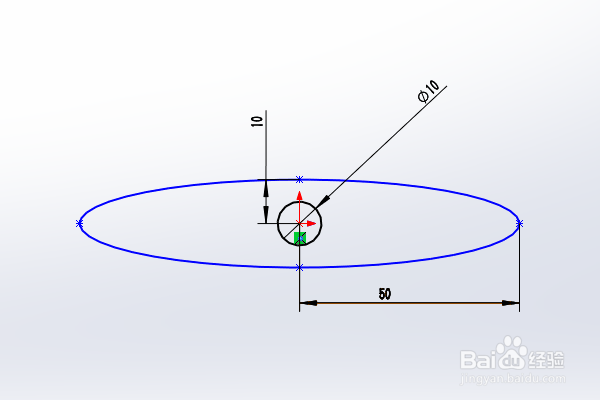

2、执行【拉伸凸台/基体——上视基准面】，进入到草图环境，

激活椭圆命令，画一个椭圆，长半径50，短半径10，

激活圆命令，以原点为圆心画一个圆，直径ø10，

点击退出草图。

3、设置拉伸距离为2，

回车，完成并结束本次拉伸操作。

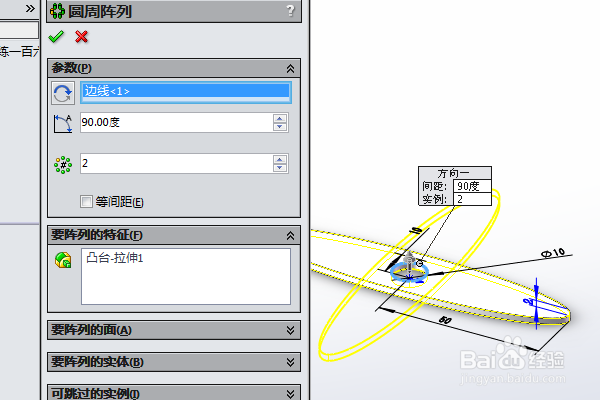

4、点击工具栏中的圆周阵列命令，

要阵列的特征选择拉伸特征，

设置数量2，角度90，选择内孔边线，

回车，完成并结束本次圆周阵列操作。

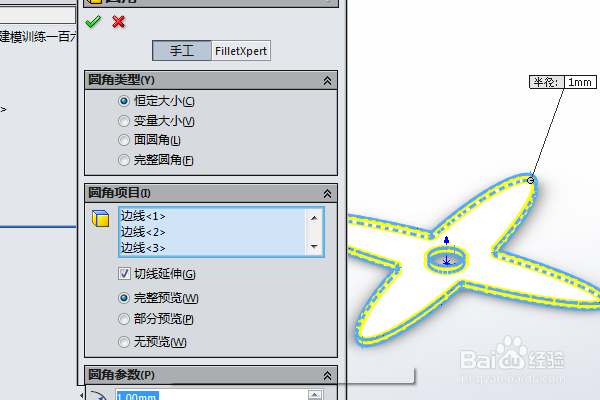

5、点击圆角命令，设置半径R1，

ctrl+a，选中实体的所有边线，

回车，完成并结束本次圆角操作。

6、隐藏原点，点击实体，在弹出的临时工具栏中点击“外观——零件”，

然后在对话框的颜色区域点击粉红色指定给实体，

至此，

这简单实体的建模操作就演示完成，本次练习结束。
