SolidWorks三维建模训练一百五十二简单实体

1、如下所示，

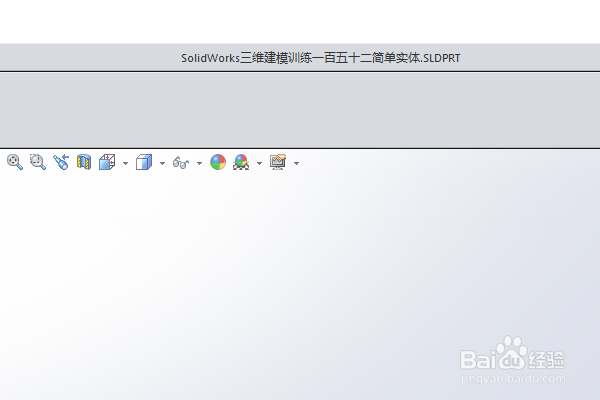

 打开SolidWorks软件，新建一空白的零件，

保存为：

SolidWorks三维建模训练一百五十二简单实体

2、执行【拉伸凸台/基体——上视基准面】，进入到草图环境，

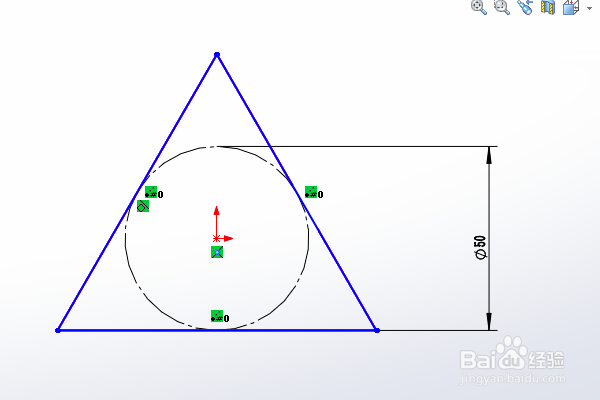

激活多边形命令，画一个正三角形，内切圆直径ø50，

点击退出草图。

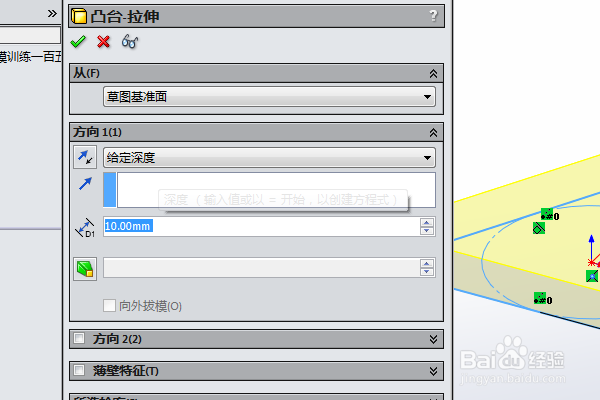

3、设置距离为10，

回车，完成并结束本次拉伸操作。

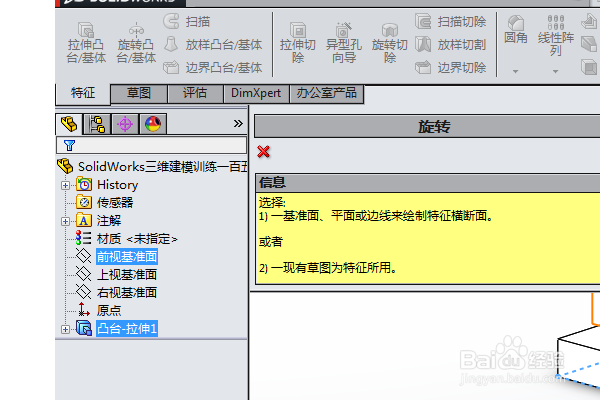

4、执行【旋转凸台/基体——前视基准面】，进入到草图环境，

5、激活直线命令，以原点为起点，画一个直角梯形，

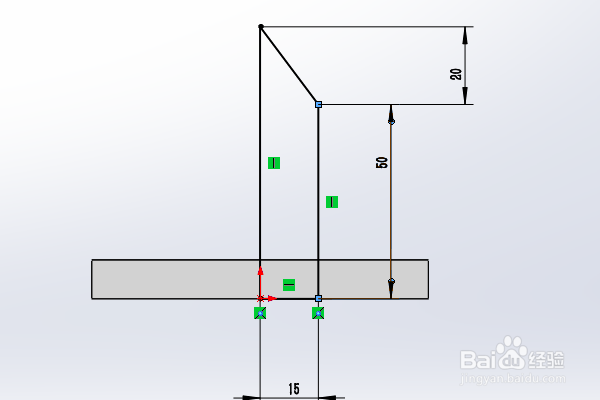

激活只能尺寸命令，标注尺寸：高度50，高度20，宽度15，

点击退出草图。

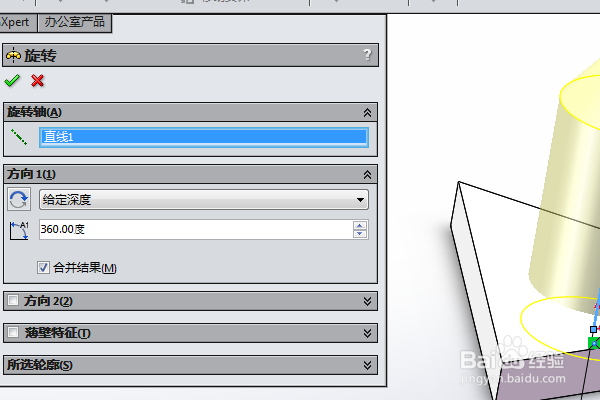

6、选择旋转轴，

回车，完成并结束本次旋转操作。

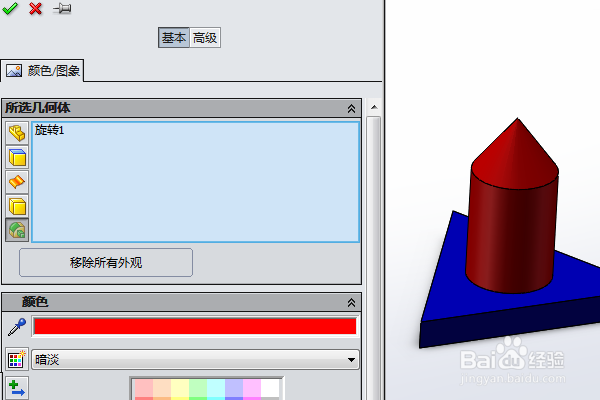

7、隐藏原点，点击实体，在弹出的临时工具栏中点击“外观——特征”，

然后在颜色对话框中指定蓝色给拉伸特征，指定红色给旋转特征，

至此，

这简单实体的建模操作就演示完成，本次练习结束。
