Proe三维训练二百五十四偏移长方体平面

1、如下图示，

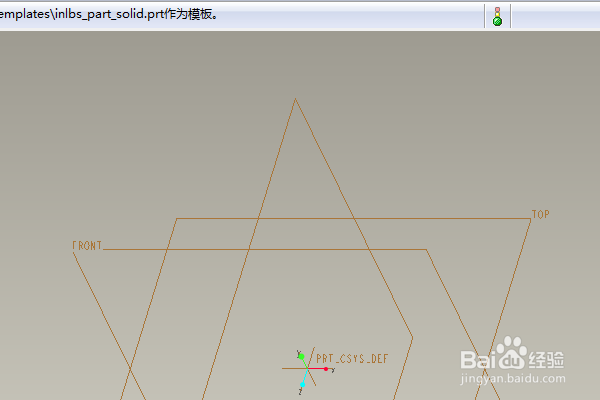

打开Proe软件，新建一缺省的实体零件

2、如下所示，

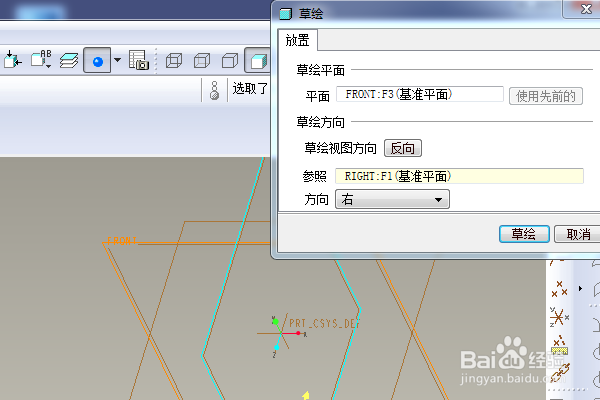

执行【拉伸——放置——定义——front面——草绘】，直接进入草绘环境。

3、如下所示，

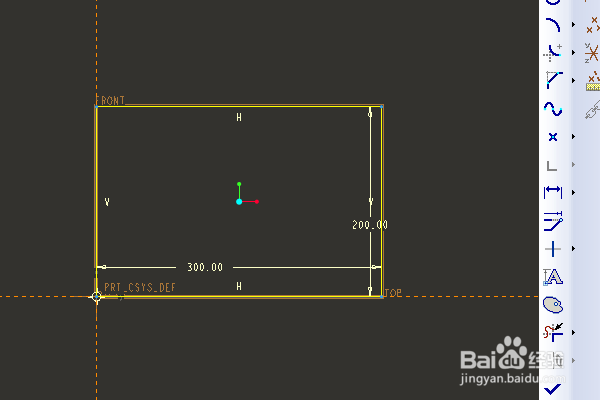

激活矩形命令，以原点为起点画一个矩形，

双击修改尺寸：长300，宽200，点击√，完成并退出草绘。

4、如下所示，

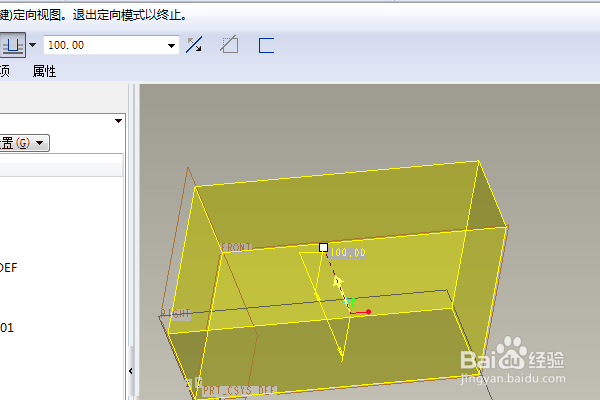

双击修改拉伸高度为100，回车，完成并结束本次拉伸操作。

5、如下所示，

点击长方体的上平面，执行【编辑——偏移】，激活偏移命令。

6、如下所示，

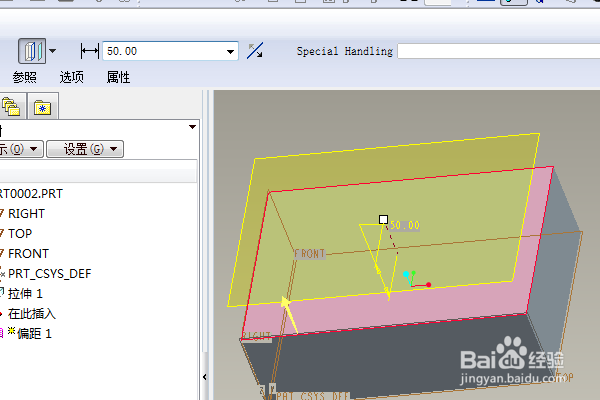

上边出现偏移工具栏，默认第一种偏移方式。

修改偏移距离为50，回车，完成并结束本次偏移操作。

7、如下所示，

长方体的上平面成功偏移出来了。

偏移操作演示完成。
