proe钣金平整壁偏移选项的使用

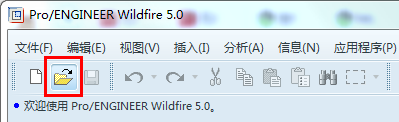

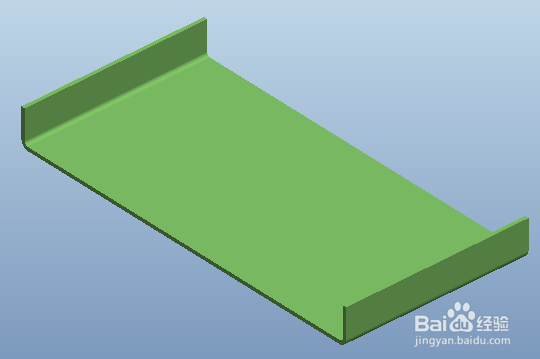

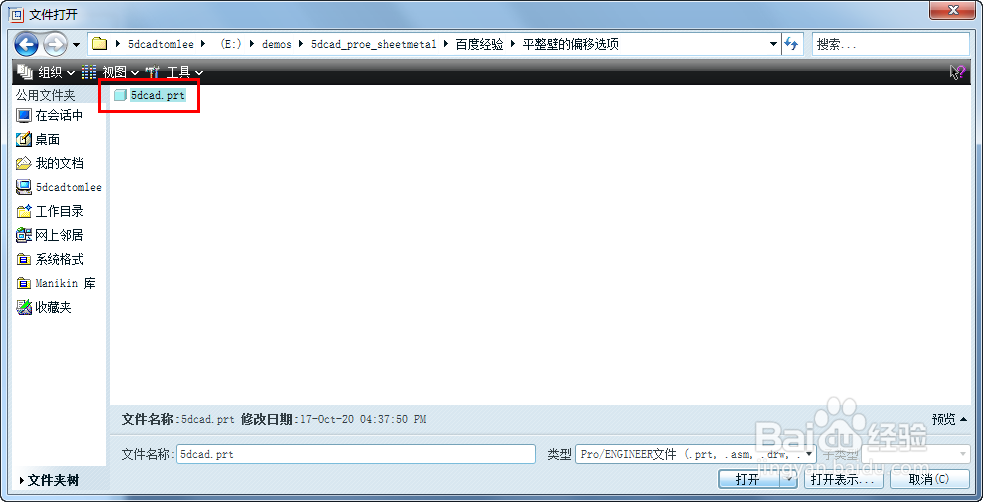

1、打开现有的proe钣金三维模型，模型已经有第一壁。

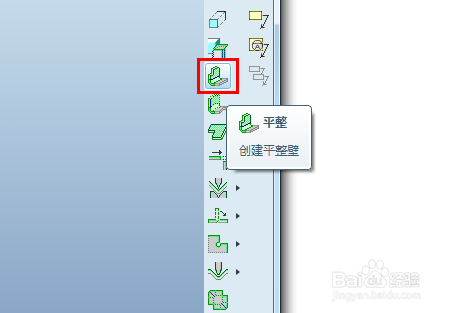

2、点击平整壁图标，开始创建平整壁特征。

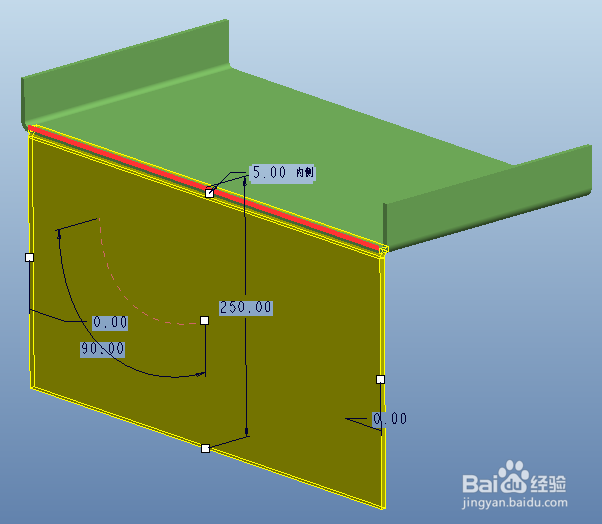

3、鼠标左键选择现有钣金壁上的一条边，即可默认产生一个90度折弯的平整壁，默认使用内侧折弯半径为壁厚。

4、拖动小白框，修改折弯壁为部分折弯，两侧向内拖动，也可以直接双击尺寸修改，注意尺寸要输入负值才是向内移动。

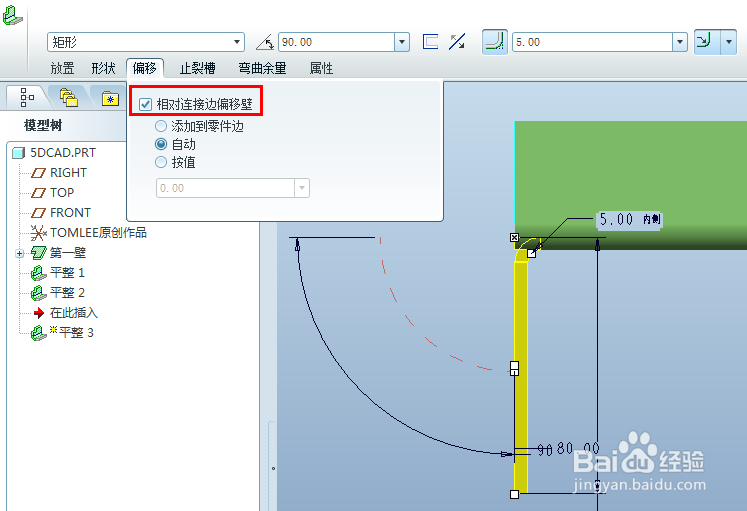

5、点击“偏移”选项卡，勾选“相对连接边偏移壁”，默认选中“自动”，此时偏移新壁，使其不超过连接壁的初始高度。如图所示平整壁的外壁跟选择的边所在壁对齐。

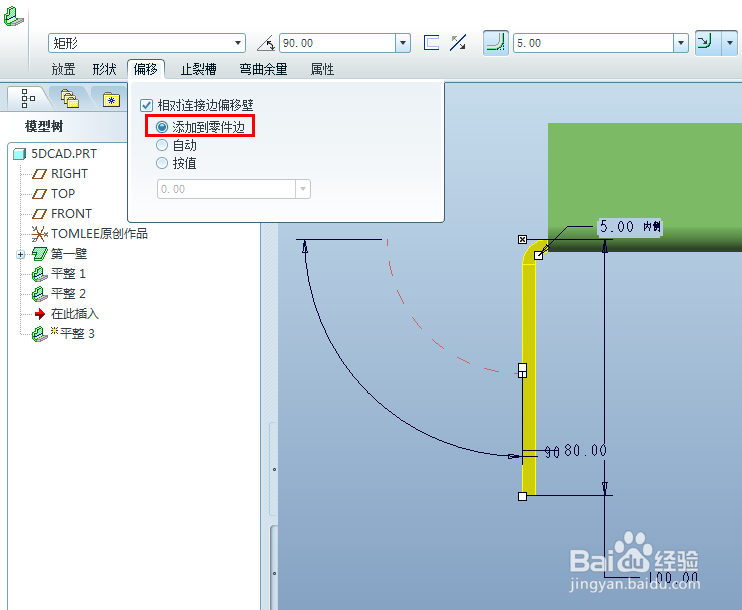

6、勾选“添加到零件边” 就是将壁添加到连接边，而不修剪连接壁的长度。整个折弯壁在选择边之外，不会修剪到现有的壁。

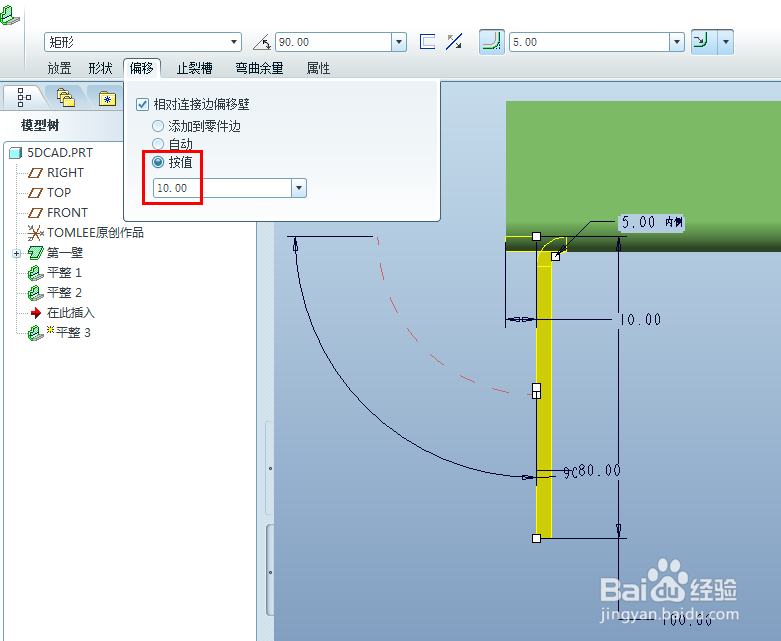

7、勾选“按值”，然后在尺寸栏输入数值，回车确认修改。正值向内，负值向外，向外最多就达到添加到零件边的位置效果，就不能再向外了。

8、打勾完成平整壁特征创建，这时候我们的折弯壁就偏移到了选择边的壁内了。
