SolidWorks三维建模训练一百八十二简单实体

1、如下所示，

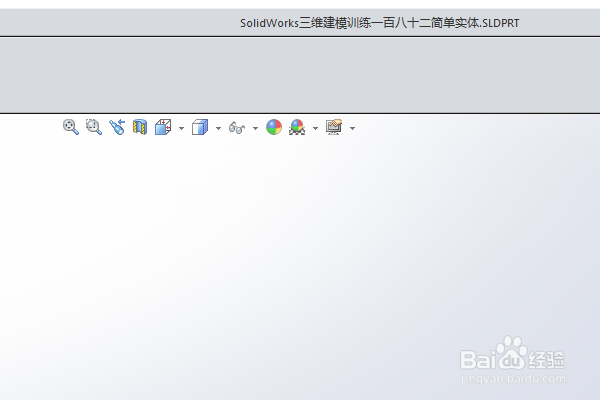

 打开SolidWorks软件，新建一空白的零件，

保存为：

SolidWorks三维建模训练一百八十二简单实体

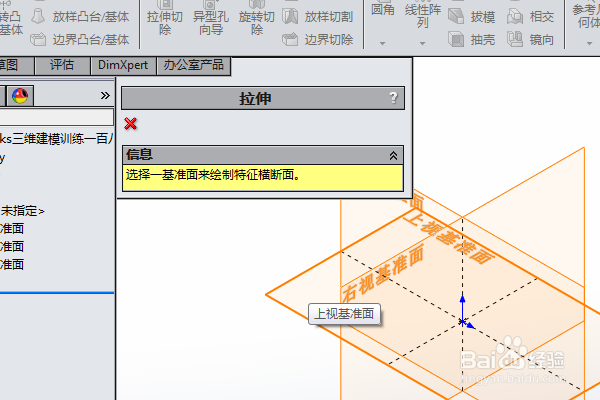

2、执行【拉伸凸台/基体——上视基准面】，进入到草图环境，

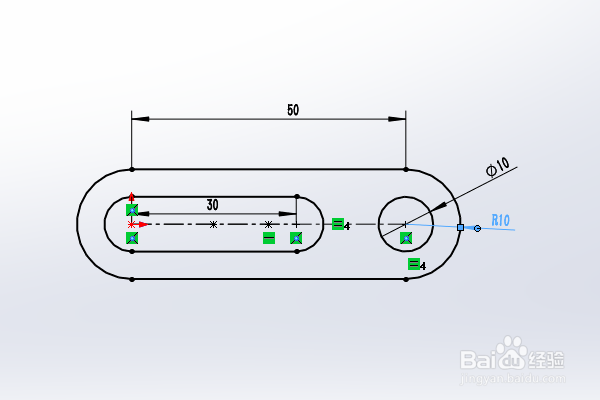

3、激活槽口命令，以原点为起点画两个槽口，

激活圆命令，以大槽口的右边圆心点为圆心画一个圆，

添加几何关系，相等，

激活智能尺寸命令，标注尺寸：长50，长30，小圆直径ø10，大圆R10，

点击退出草图。

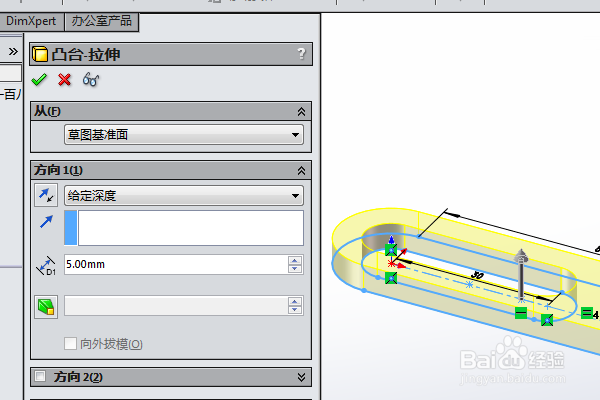

4、设置拉伸高度为5，

回车。完成并结束本次的拉伸操作，

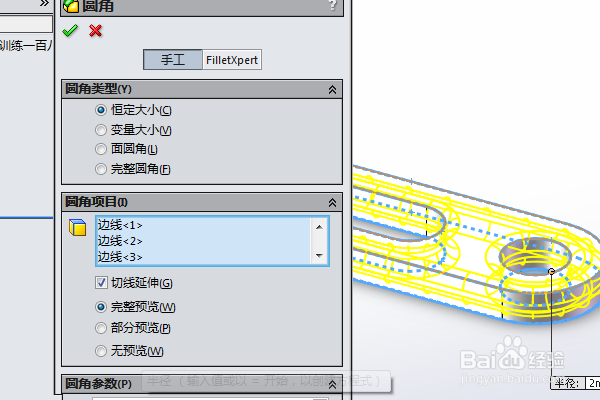

5、点击工具栏中的圆角命令，

设置半径R2，ctrl+a，选中实体的所有边线，

回车。

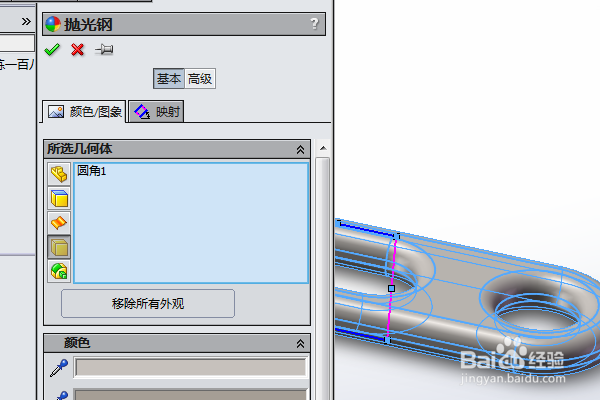

6、隐藏原点，点击实体，在弹出的临时工具栏中点击“外观——零件”，

然后在右边的外观中找到“抛光钢”效果指定给实体，

至此，

这简单实体的建模操作就演示完成，本次练习结束。
