SolidWorks三维建模训练一百五十四简单实体

1、如下所示，

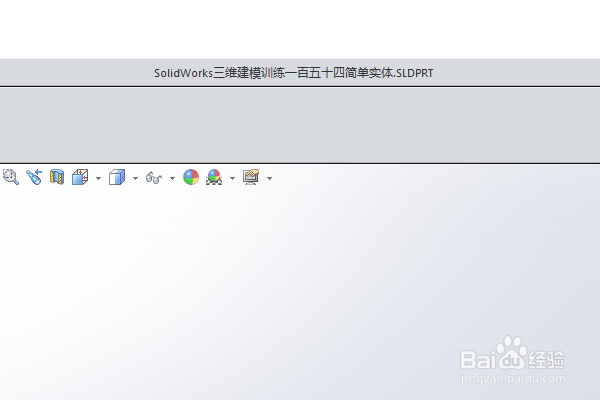

 打开SolidWorks软件，新建一空白的零件，

保存为：

SolidWorks三维建模训练一百五十四简单实体

2、执行【拉伸凸台/基体——上视基准面】，进入到草图环境，

激活矩形命令，画一个正方形，边长100，边距离原点50，

点击退出草图。

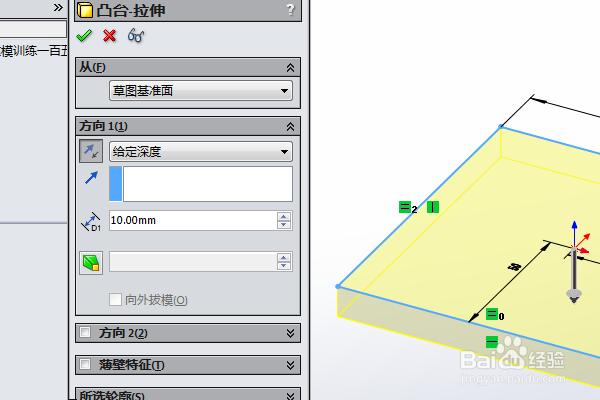

3、设置拉伸距离为10，

回车，完成并结束本次拉伸操作。

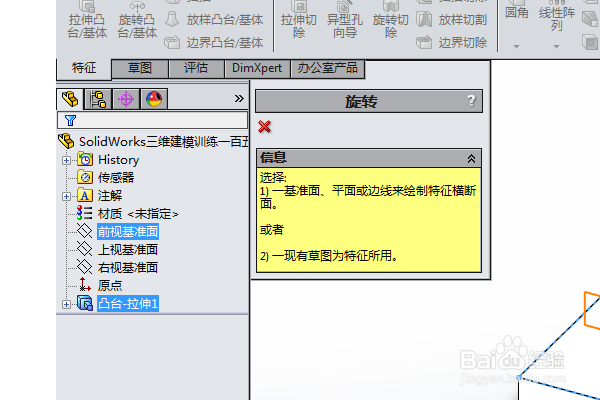

4、执行【旋转凸台/基体——前视基准面】，进入到草图环境，

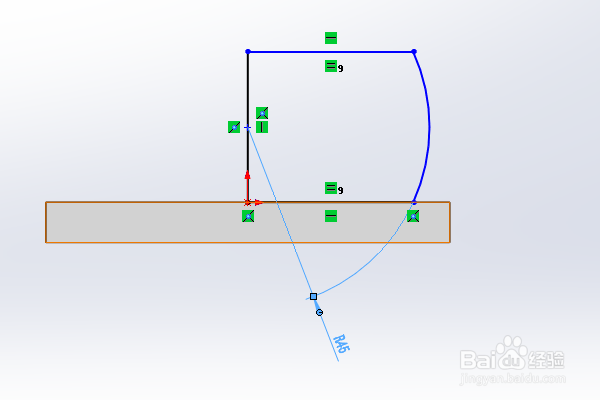

5、激活圆命令，画一个圆，

激活直线命令，以原点为起点画两横一竖三条线段，

激活裁剪命令，裁剪圆弧，

添加几何关系，相等，水平，平行，

激活智能尺寸命令，标注半径R45，

点击退出草图。

6、选择竖直线段为旋转轴，回车，

完成并结束本次旋转操作。

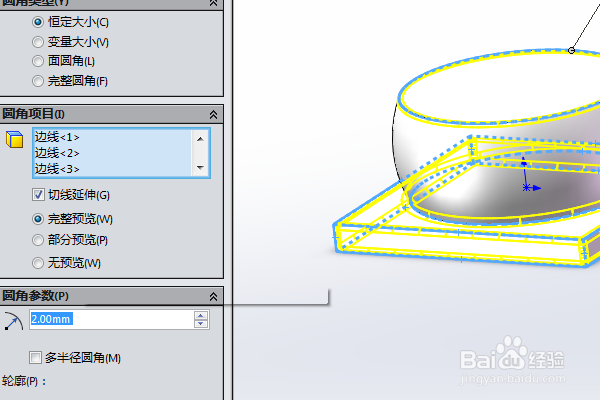

7、点击工具栏中的圆角命令，

设置半径R2，ctrl+a，选中实体的所有边线

回车，完成并结束本次圆角操作。

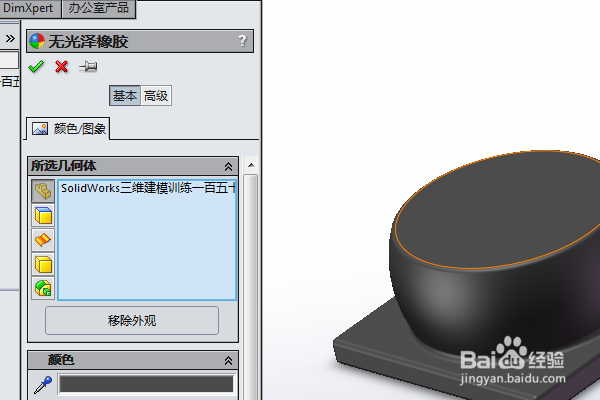

8、隐藏原点，点击实体，在弹出的临时工具栏中点击“外观——零件”，

然后在右边的外观中找到“无光泽橡胶”指定给实体，

至此，

这简单实体的建模操作就演示完成，本次练习结束。
