SolidWorks三维建模训练一百六十五简单实体

1、如下所示，

 打开SolidWorks软件，新建一空白的零件，

保存为：

SolidWorks三维建模训练一百六十五简单实体

2、执行【拉伸凸台/基体——上视基准面】，进入到草图环境，

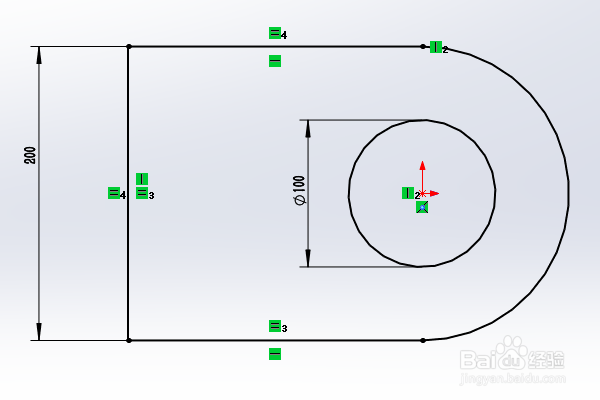

激活圆命令，以原点为圆心画两个圆，大圆直径ø200，小圆直径ø100，

激活矩形命令，画一个正方形，边长200，

激活裁剪命令，裁剪半圆和矩形的右边线，

点击退出草图。

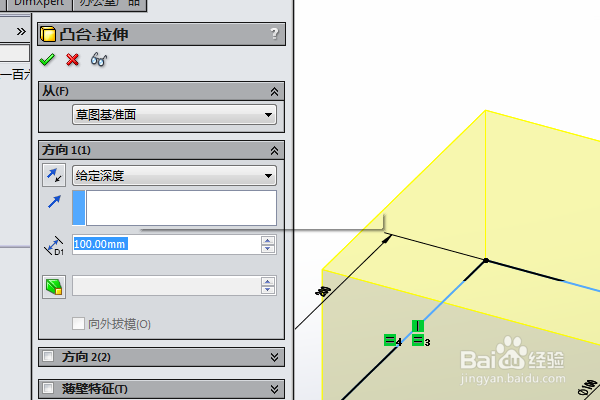

3、设置拉伸距离为100，回车，完成并结束本次拉伸操作。

4、点击工具栏中的基准平面，

点击实体的两个平面，自动出现它们的中间平面，

回车，完成并结束基准平面的创建。

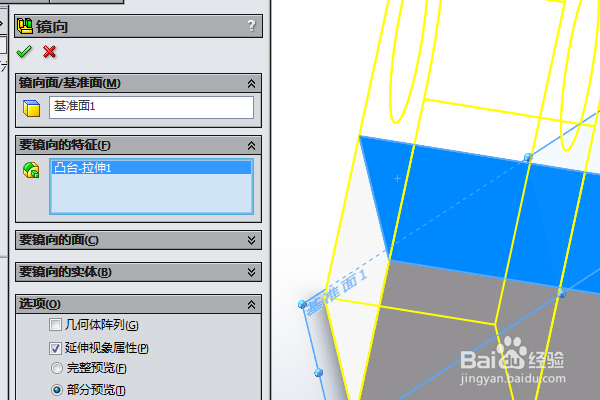

5、点击工具栏中的镜向命令，选择拉伸特征，镜向平面点击基准平面，

回车，完成并结束本次镜向操作。

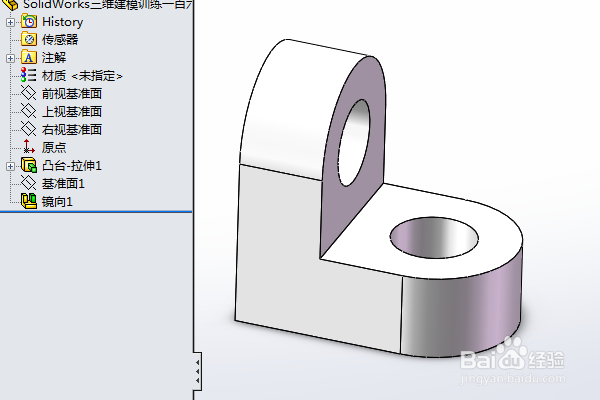

6、隐藏坐标原点，

至此，

这个简单的实体就建模完成，

本次训练结束，
