EAGLE原理图和印制板如何显示栅格

1、首先打开自己笔记本电脑上的EAGLE软件，进入其主要界面。

2、在EAGLE软件财王主界面菜单栏中依次点击“文件”>“打开”>“原理图”和“印制板”。分别打开自己的原理图和印制板。

3、这里先说原理离宿图栅格的显示方法。在原理图界面菜单栏中找到并点击“查看”。

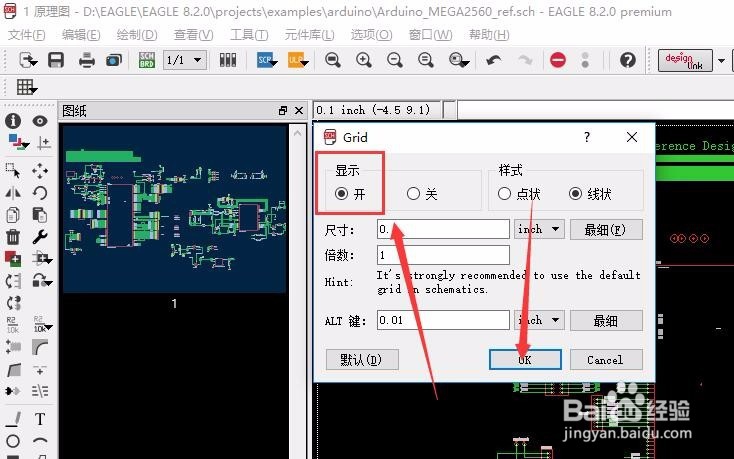

4、在查看子菜单中点击“删格”选项，进入栅格对话框中。如图。

5、在栅格对话框中，显示板块里，选中“开”。再点击ok。

6、之后发现界面中并没有显示栅格，如图1。之后需要显示界面中滚动鼠标中键，将其放大。就能显示栅格了。如图2.

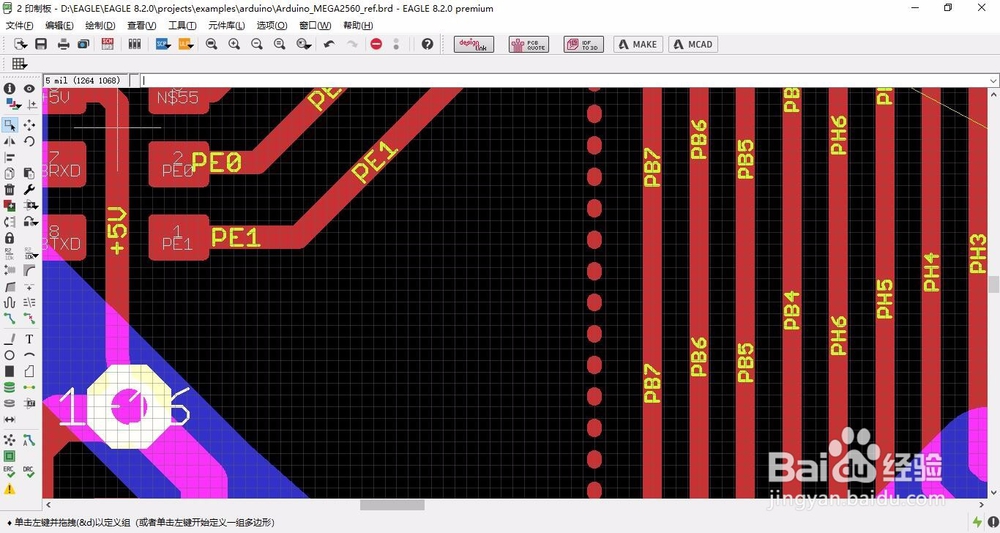

7、同塑爱脾样的，对于印制板。在印制板界面中，重复第三到第五步骤。如图所示。

8、同样也需要在印制板显示区域，将其放大才能看见栅格。如图。
