SolidWorks三维建模训练二百零五简单实体

1、如下所示，

 打开SolidWorks软件，新建一空白的零件，

保存为：

SolidWorks三维建模训练二百零五简单实体

2、执行【拉伸凸台/基体——上视基准面】，进入到草图环境，

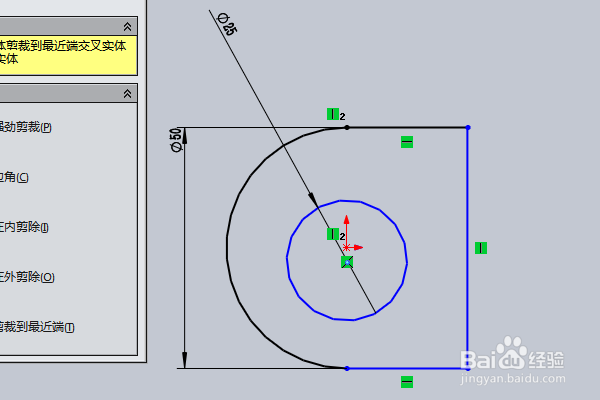

激活圆命令，以原点为圆心画两个圆，大圆直径ø50，小圆直径ø25，

激活矩形命令，画一个矩形，

激活裁剪命令，裁剪矩形和大圆弧，

点击退出草图。

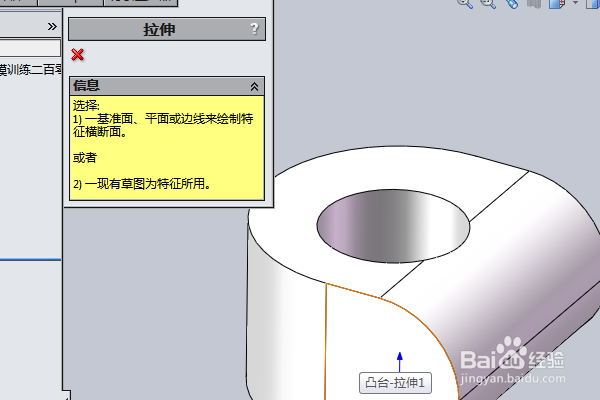

3、修改拉伸距离为30，回车。

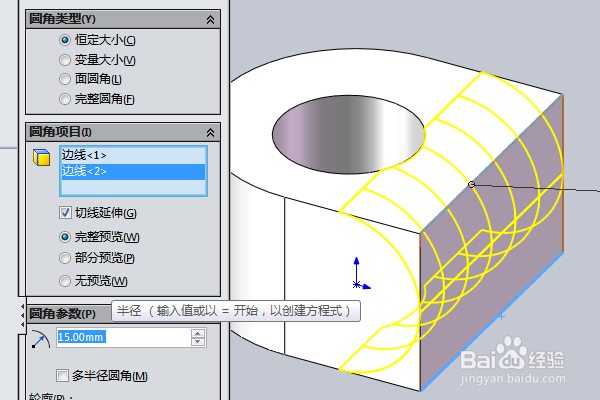

4、点击工具栏中的圆角命令，

设置半径R15，

点击实体两条边线，回车、

5、执行【拉伸切除——实体平面】，进入到草图环境，

6、激活投影命令，将轮廓圆弧投影出来，

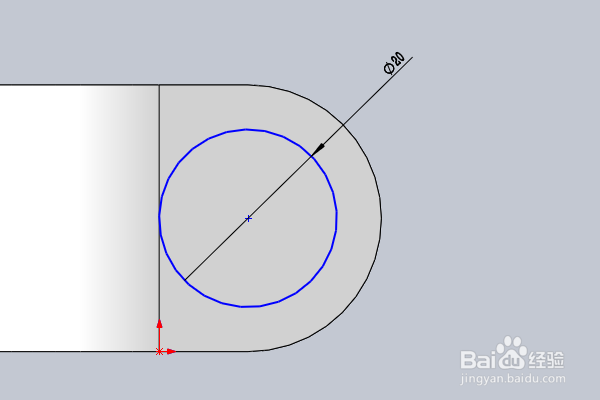

激活圆命令，以圆心点为圆心画个圆，直径ø20，

激活裁剪命令，裁剪掉实体边轮廓，

点击退出草图。

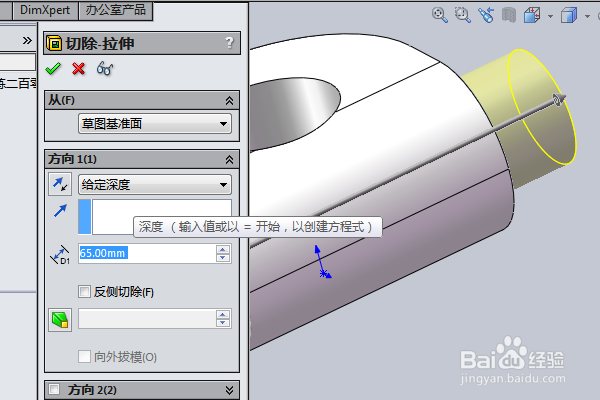

7、手动调整拉伸距离，超过实体即可，回车。

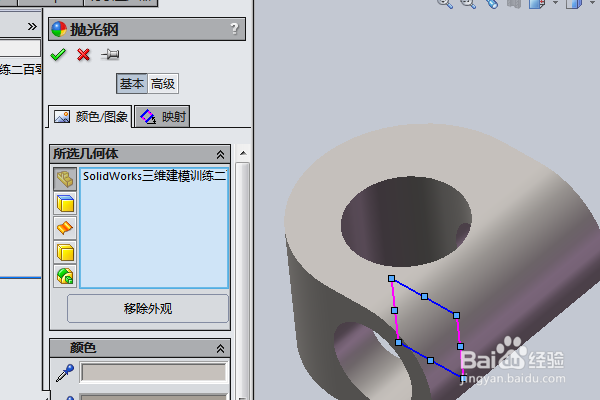

8、隐藏原点，点击实体，在弹出的临时工具栏中点击“外观——零件”，

然后在右边的外观中找到“抛光钢”指定给实体，

至此，

这简单实体的建模操作就演示完成，本次练习结束。
