SolidWorks三维建模训练二百零三简单实体

1、如下所示，

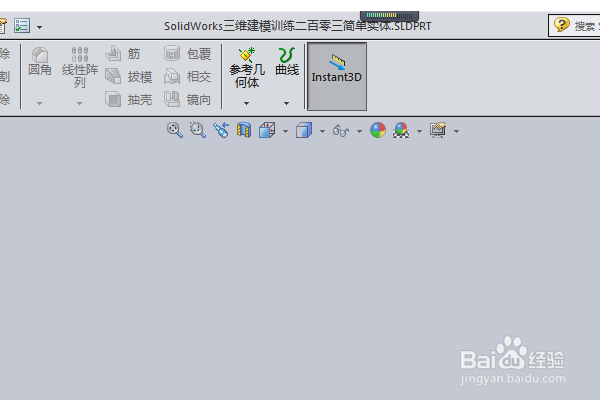

 打开SolidWorks软件，新建一空白的零件，

保存为：

SolidWorks三维建模训练二百零三简单实体

2、执行【旋转凸台/基体——前视基准面】，进入到草图环境，

3、激活中心线命令，画一个水平中心线，

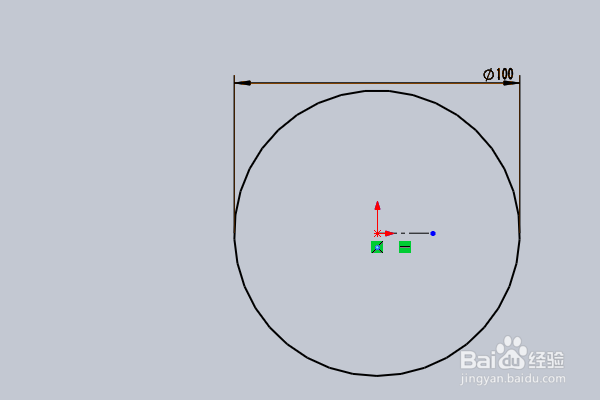

激活圆命令，画一个圆，直径ø100，

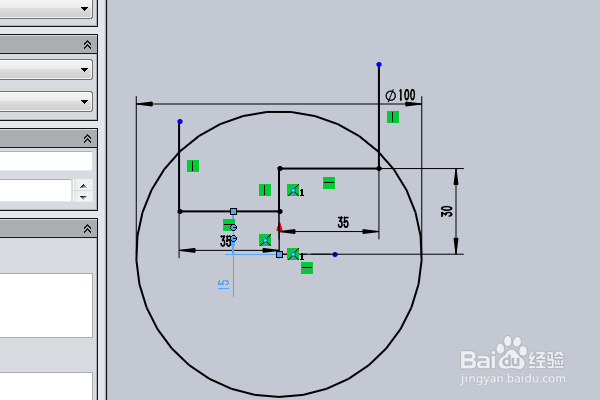

4、激活直线命令，画折线，

标注尺寸：长都是35，距离横轴15，距离横轴30，

5、激活裁剪命令，裁剪圆弧和直线，

点击退出草图。

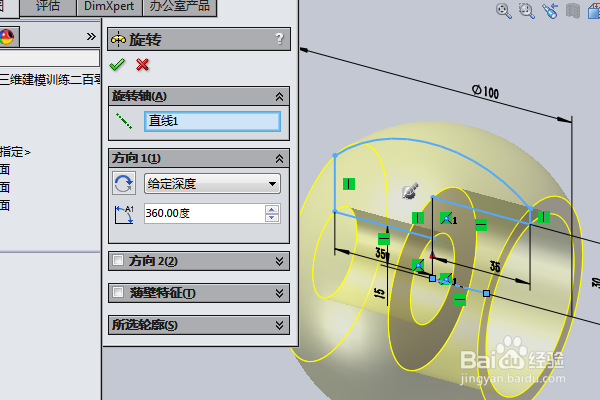

6、回车，直接完成并结束本次旋转。

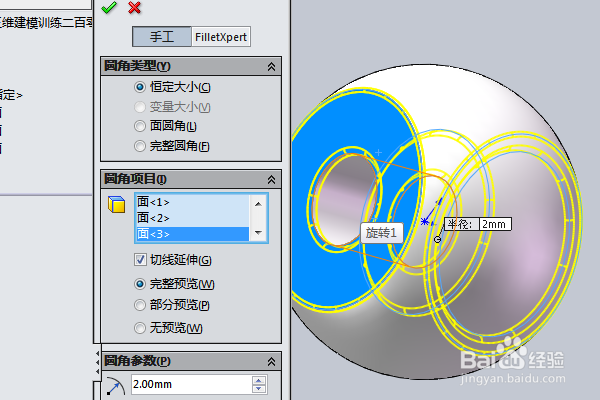

7、点击工具栏中的圆角命令，

设置半径R2，ctrl+a，选中实体的所有边线，

回车。

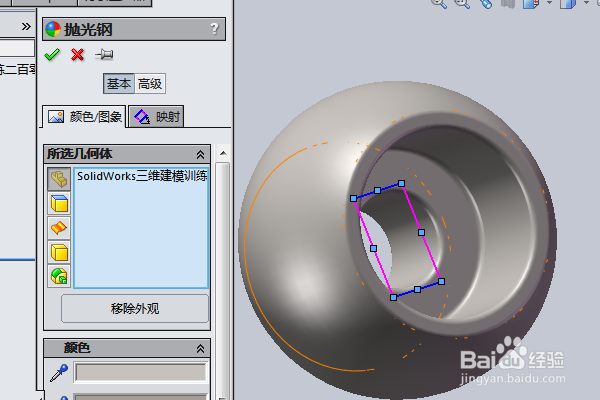

8、隐藏原点，点击实体，在弹出的临时工具栏中点击“外观——零件”，

然后在右边的外观中找到“抛光钢”指定给实体，

至此，

这简单实体的建模操作就演示完成，本次练习结束。
