SolidWorks三维建模训练一百七十九简单实体

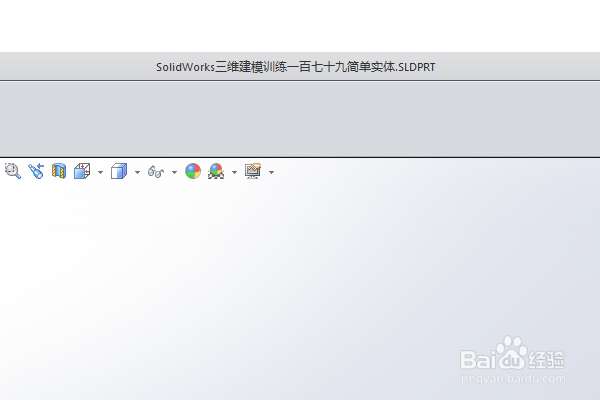

1、如下所示，

 打开SolidWorks软件，新建一空白的零件，

保存为：

SolidWorks三维建模训练一百七十九简单实体

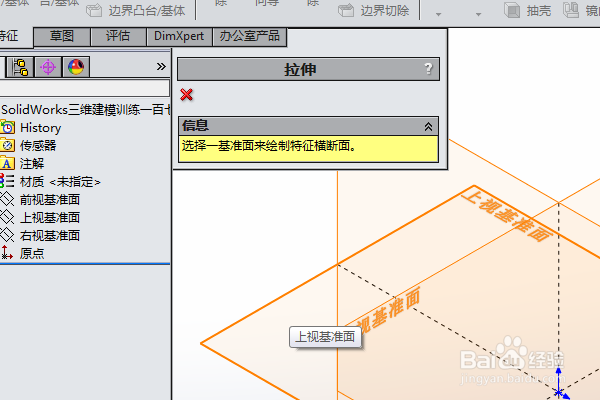

2、执行【拉伸凸台/基体——上视基准面】，进入到草图环境，

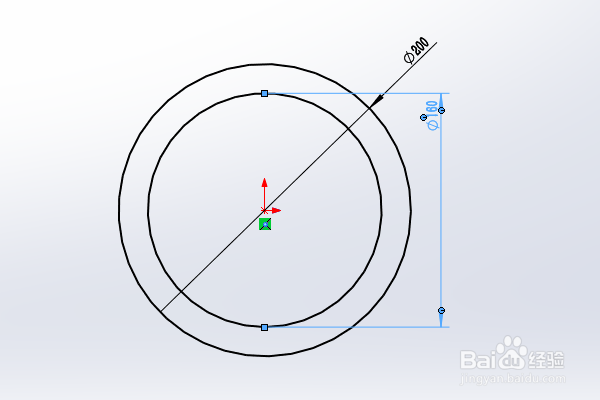

3、激活圆命令，以原点为圆心画两个圆，大圆ø200，小圆ø180，

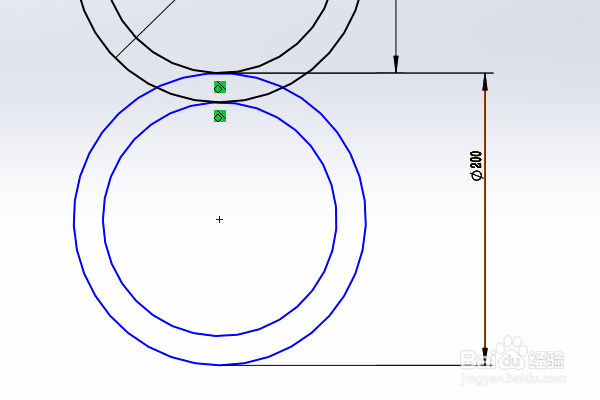

4、激活圆命令，画两个圆，相切，大圆直径ø200，

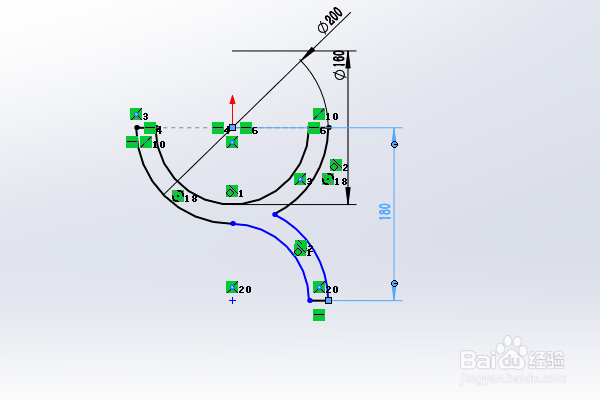

5、激活直线命令， 连接圆的端点，作为辅助线，

激活裁剪命令，裁剪线段外的圆弧，

点击退出草图。

6、设置拉伸距离为10，

回车，完成并结束本次拉伸操作。

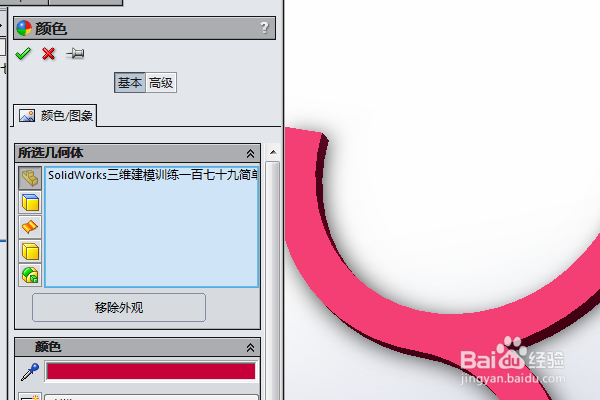

7、隐藏原点，点击实体，在弹出的临时工具栏中点击“外观——零件”，

然后在对话框颜色区域指定洋红色给实体，

至此，

这简单实体的建模操作就演示完成，本次练习结束。
