CANopen 主站转Modbus TCP模块如何安装

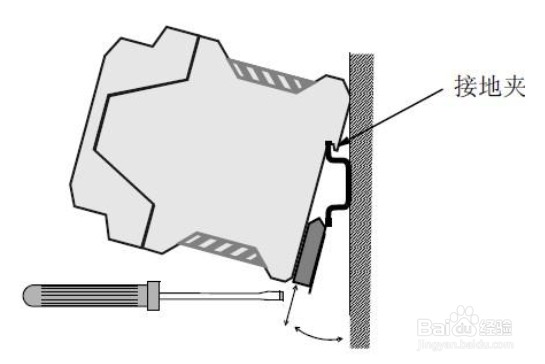

1、Modbus-CANopen 主站转换模块的安装方法很简单，如下图所示，可使用一字螺丝刀辅助将模块安装到 DIN 导轨上。

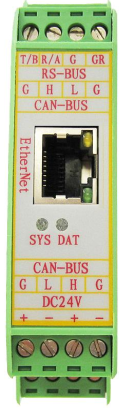

2、Modbus-CANopen 主站转换模块地与安装模块的导轨相连。如果导轨固定到一个接地的金属组件板上，那么模块会自动接地，不需要外部接地线。如果导轨固定到一个未接地的底座上，那么必须将导轨连接到最近的接地端子上。Modbus-CANopen 主站转换模块接线端子排如图 2.2 所示，安装好模块后上电即可进入运行状态。模块电源端子接口定义如表 2.1 所示。

1、Modbus-CANopen 主站转换模块具有即插即用的特点，因此用户可以使用标准 5 类以上网线直接与 模块的 LAN 接口连接，即可建立通信。

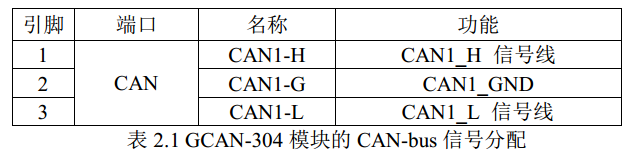

1、Modbus-CANopen 主站转换模块集成1路CAN通道，由2个3Pin接线端子引出，可以用于连接1个CAN-bus网络或者CAN-bus接口的设备。接线端子的引脚定义如表2.1所示。

2、实际使用中，大多数情况仅需将CAN_H与总线CAN_H相连， CAN_L与总线CAN_L相连即可实现通信
