Modbus TCP-CAN转换模块GCAN-205的设备安装

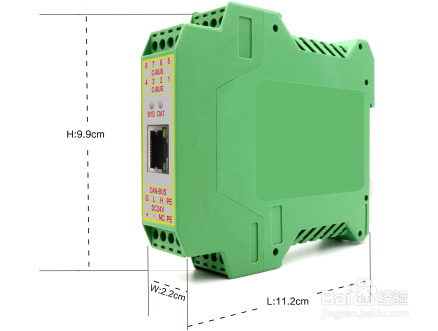

1、设备尺寸

如图所示：(长，含接线端子)112mm * (宽)99mm * (高)22mm

2、设备固定

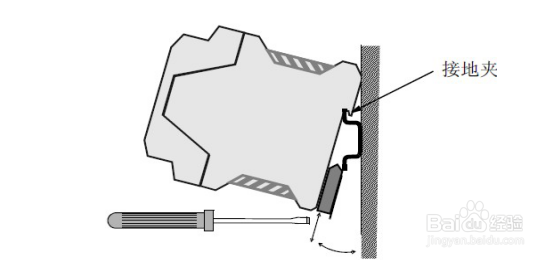

GCAN-205模块安装方法如图所示，可使用一字螺丝刀辅助将模块安装到DIN导轨上。

GCAN-205模块地与安装模块的导轨相连。如果导轨固定到一个接地的金属组件板上，那么模块会自动接地，不需要外部接地线。如果导轨固定到一个未接地的底座上，那么必须将导轨连接到最近的接地端子上。

3、接口定义

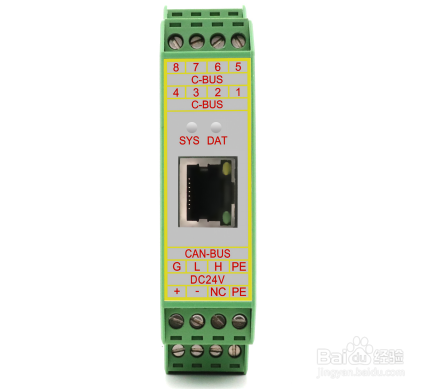

GCAN-205模块集成1路DC 24V电源接口、1路标准CAN-Bus接口、1路标准太网接口。GCAN-205模块接线端子排如图所示:

4、接口功能

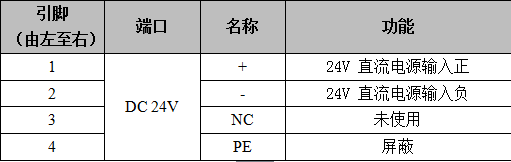

GCAN-205模块的电源接口由一个4Pin插拔式接线端子引出，其接口定义如表1所示。

GCAN-204模块CAN-bus接口由1个4 Pin接线端子引出，可以用于连接1个CAN-bus网络或者CAN-bus接口的设备，其接口定义如表2所示。
